Application and performance optimization of ultrasonic vibration-assisted press-fitting technology in interference fits

  • WANG Hao 1 ,
  • WANG Haochen 1 ,
  • DU Yunlong 2 ,
  • CHENG Junqiang 3 ,
  • YAN Lutao , 1, *
Expand
  • 1 School of Automation, Beijing University of Posts and Telecommunications, Beijing 100876, China
  • 2 Shaanxi Fast Gear Company Limited, Xi’an 710119,Shaanxi, China
  • 3 CRRC Nanjing Puzhen Company Limited, Nanjing 210031, Jiangsu, China

Received date: 2023-10-29

  Online published: 2024-11-25

Abstract

In the process of interference fit, in order to make the contact surface fit more closely and reduce the wear between the contact surfaces, an ultrasonic vibration-assisted press fit structure is designed. The dimensions of the horn are determined based on the matching of the output end of the horn with the press fit component, and the ultrasonic vibration frequency and power of the device are changed by altering the type and quantity of the vibrator. The results indicate that after the introduction of ultrasonic vibration, the press fit stress on the inner surface of the hub decreases by 20%, and the stress on the outer surface of the bearing decreases by 17%. With the increase of ultrasonic frequency and power, the press-fit force decreases by 10% to 20%. The greater the ultrasonic vibration power and the higher the frequency, the smaller the press fit force required for interference fit. The introduction of ultrasonic vibration in the press fit process effectively improves the connection performance of the interference fit and reduces the interface loss of the connection surface.

Cite this article

WANG Hao , WANG Haochen , DU Yunlong , CHENG Junqiang , YAN Lutao . Application and performance optimization of ultrasonic vibration-assisted press-fitting technology in interference fits[J]. Journal of Shaanxi Normal University(Natural Science Edition), 2024 , 52(6) : 74 -81 . DOI: 10.15983/j.cnki.jsnu.2024311

在机械系统中,过盈装配是重要的连接方式,其具有操作简单、连接可靠和重复性良好等优点。对于典型的轮毂与轴承配合,过盈装配不但能够保持良好的对中性、获得较大承载能力,还能保证部件的原始强度和耐久性[1-3]。过盈装配的方法有冷装、热装和压装,为适应批量生产和产线自动化,轮毂与轴承的装配更多采用的是压装法。然而,由于压装过程中无法对连接性能进行定量测量与精确控制,导致轮毂与轴承过盈配合的质量劣化[4-6]。研究表明,即使在填满润滑油的工况中,轮毂与轴承的压装配合也会出现不同程度的点蚀,造成过盈装配在后续的使用中出现装配间隙,影响轮毂使用的安全和寿命。因此,需要优化压装工艺,提高过盈装配质量,提升轮毂与轴承装配后的性能。
在机械装配领域,已有学者将超声振动引入装配过程中。许崇林等[7]提出了一种超声辅助压装装置,在普通压装过程中引入超声振动进行了压装实验,发现过盈量为12 μm时超声振动可以将压装摩擦力减小29.15%,超声振动可以有效减小界面的材料损失。张伟超等[8]在压头施加轴向超声振动,通过简易压装平台与Abaqus有限元软件对超声辅助压装技术进行了验证,发现最佳过盈量为14 μm;减摩率与超声振动振幅呈正相关。Halm等[9-10]将超声振动引入电路板上销的插入过程,发现当超声振幅达到20 μm时,销的插入力可以减少80%,超声振幅越高,销的变形越小,镀覆孔的变形越大。李晓凯等[11]将超声振动引入流动旋压工艺中,在Abaqus有限元软件中进行分析,并通过超声辅助拉伸压缩实验进行了验证,发现超声振幅为12 μm时内筋高度可以提高33%,试样表面的粗糙度减小。Nigmetzyanov等[12]将超声振动引入配合接头组装过程中,发现超声振动可以降低组装过程所需的力,减小了热变形组装所需的温度;在液压组件中超声进一步降低了摩擦系数。Wang等[13]通过超声振动辅助将轴压入法兰套筒中,发现超声辅助压装的平均压装力降低了19.1%~33.5%,超声辅助压装后界面划痕较小,界面磨损明显减小。
为明确持续超声振动对过盈接触面的作用机理,本文设计了可持续工作的超声辅助压装结构,并建立了变幅杆的有限元模型,通过阻抗分析对超声振动系统的频率与品质因数进行了验证;开展了超声辅助压装实验,分析超声振动对压装过程的影响,包括应力分布、压装力、接触面表面形貌等;从超声减摩和超声软化方面对压装曲线的改变进行分析,明确了超声振动在压装过程中对过盈配合的影响规律。

1 超声辅助压装原理及仿真

1.1 超声辅助压装原理

传统压装过程是通过液压机将轴承外圈压入轮毂中,实现冷装过盈配合。在此过程中,无法对连接件的接触表面进行再次加工和改善。由于接触表面必然存在不同的粗糙度,当两界面发生相对运动时,粗糙表面所产生的犁沟和黏附作用将导致接触面产生塑性及弹性变形。塑性变形直接影响设计的过盈量,进而影响连接特性。本文将超声振动施加在连接构件上,超声通过介质传播至连接界面。当超声振动在2个接触面之间传播时,会使接触环境产生变化,犁沟和黏附作用明显减小,进而改变接触面之间的摩擦条件和摩擦系数[14-15]
基于上述压装过程机理描述,对接触面之间的摩擦作用进行分析。根据库伦摩擦定律可知
f=μFN
式中:f为接触面摩擦力;μ为接触面之间的摩擦系数;FN为接触面之间的正压力。加入超声振动后,摩擦系数满足:
μ u 1 μ= 2 πarcsin v v i
式中:μu1为超声振动的摩擦系数;v为压装速度;vi为超声振动速度。
已知超声振子振动为简谐振动,故
vi=ωA
式中:ω=2πf,ω为角速度,与振动频率f有关;A为振幅。超声振动速度vi与频率和振幅成正比。为了得到更好的压装效果,故选取高频微位移振动进行辅助压装。
实际接触压力也会被超声振动所影响
p(x)=p+p*cos 2 π x λ
式中:p为接触面间平均压力;λ为超声振动波长;p*=πE*Δ, 1 E *= 1 - v α 2 E 1+ 1 - v β 2 E 2,E1E2为螺栓和零件的杨氏模量,vαvβ螺栓和零件的泊松比,Δ为形变量。
实际接触面积与表面接触面积不同
S c 1 S= 2 b λ= 2 πarcsin p p * 1 / 2
式中:S为宏观接触面积;b为实际接触宽度的一半;p(x)、Sc1为超声振动下实际接触压力与面积。由上述公式可知,当加入超声振动后,过盈配合接触面间摩擦系数减小,实际接触面积和压力也相应减小。

1.2 仿真分析

在压装过程中,影响压装质量的主要因素是接触面之间的相互作用力。以实际的钢材质轴承与铝轮毂为研究对象,建立三维有限元模型,其中轴承外径95.1 mm,轮毂样件内径94.7 mm。为研究在压装过程中接触面应力的变化,在有限元仿真软件的静力结构分析环境中进行仿真,设定轴承为结构钢,轮毂为铝合金。将接触面设置为摩擦非对称接触,采用拉格朗日算法进行分析。轮毂与轴承模型选取5 mm四面体网格,采用补丁适形法并将分辨率调至最高,最终生成了17 452个网格。
在分析的载荷设置中选取位移载荷,传统压装速度为0.45 mm/s,而超声压装则需要在此基础上叠加正弦振动,位移幅值为4 μm,频率为40 kHz。
在仿真过程中,对轮毂端面添加位移约束,将轴承压入轮毂中,分析应力变化并进行对比。图1图2为压装结束后,轴承外圈与轮毂的应力分布。可以明显看出,轴承外圈的应力沿压装方向逐渐减小,即先行接触的区域应力最高,主要原因是在压装过程中始终对此区域产生挤压作用。由于最大应力超过了500 MPa,超过了钢及铝的应力极限,所以产生了塑性变形。对比传统压装与超声辅助压装,轮毂的最大等效应力从74.417 MPa降低至72.977 MPa,轴承的最大等效应力从546.67 MPa降低至485.09 MPa。

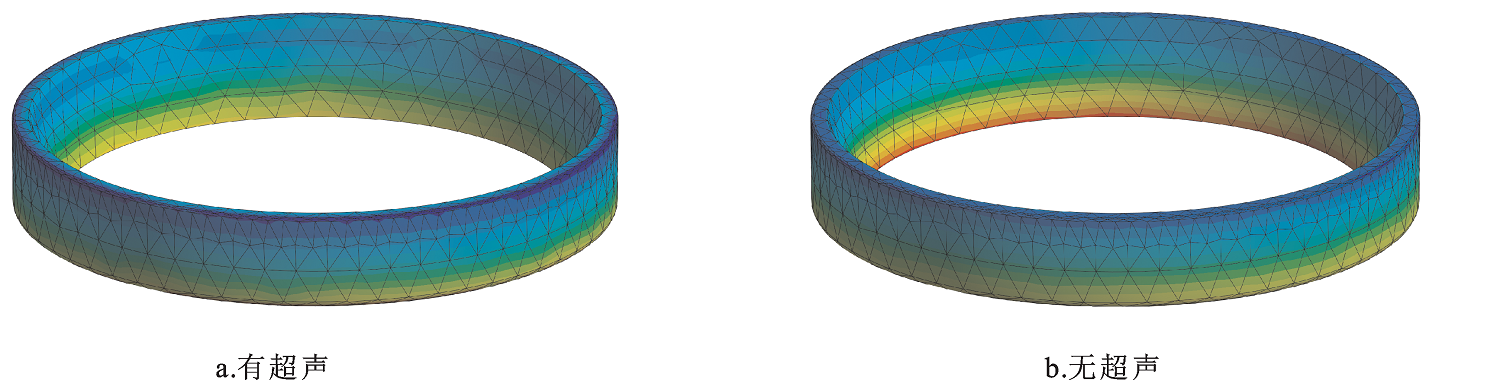

图1 轴承外圈应力分布

注:网络版为彩图。

Fig.1 Stress distribution on the outer ring of the bearing

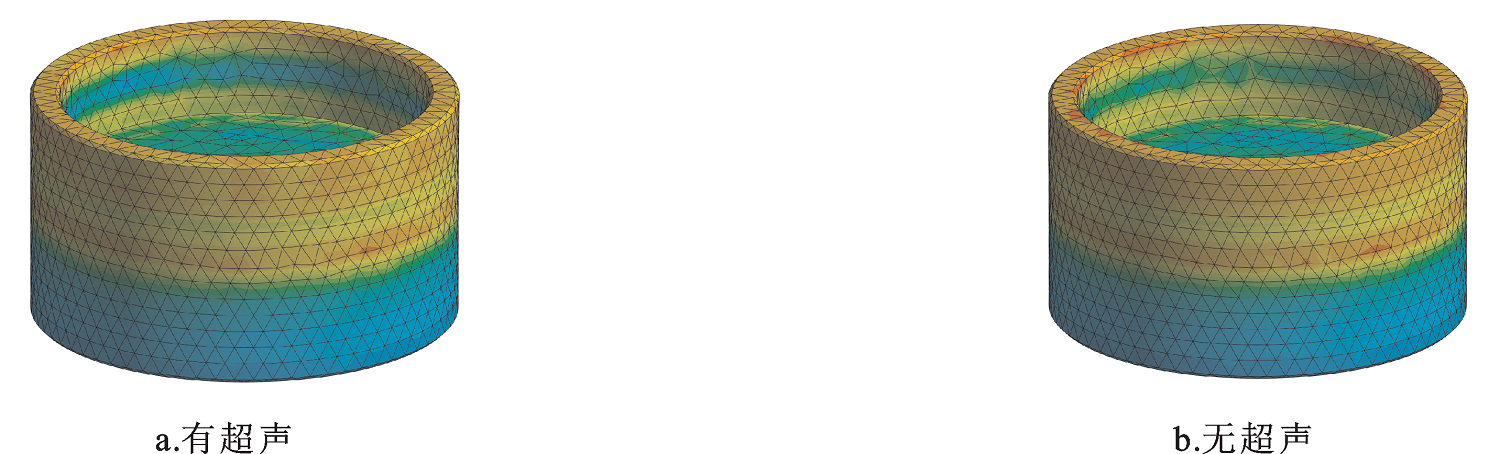

图2 轮毂应力分布

注:网络版为彩图。

Fig.2 Hub stress distribution

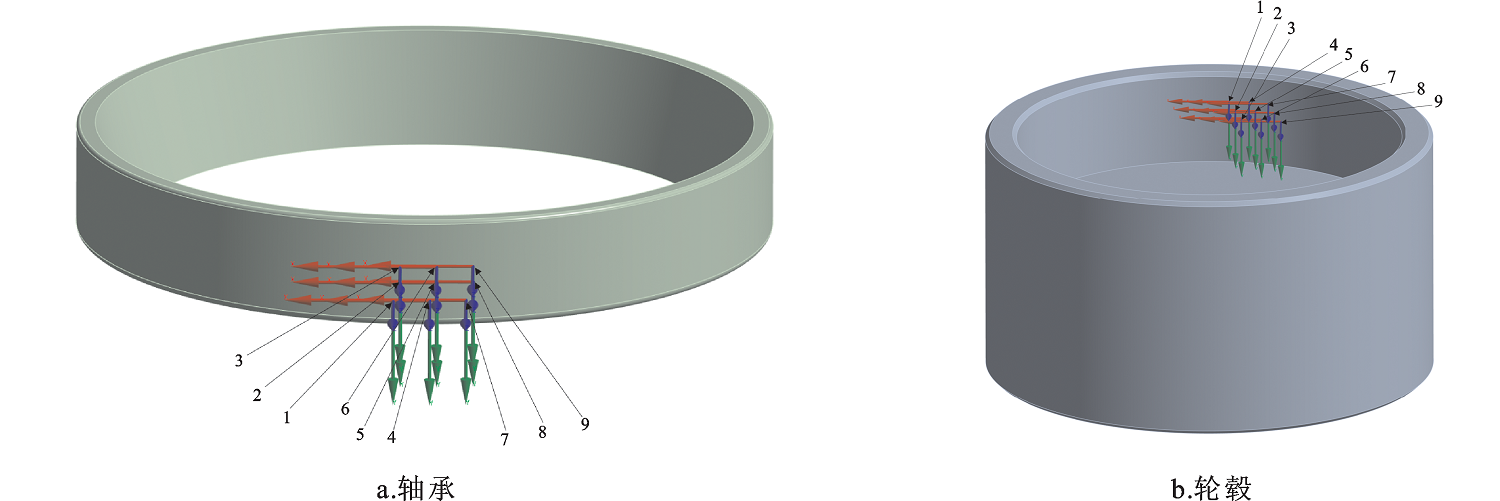

为进一步表征压装过程中的应力分布,在轴承外表面与轮毂内表面两个接触面的相同位置处,对任意一个区域随机提取特征点,分析对应特征点应力,其中红色为Y轴,蓝色为Z轴,绿色为X轴(如图3所示)。所得特征点的应力随时间曲线如图4图5所示。
图3 轴承与轮毂特征点分布

注:网络版为彩图。

Fig.3 Distribution of characteristic points of bearings and wheel hubs

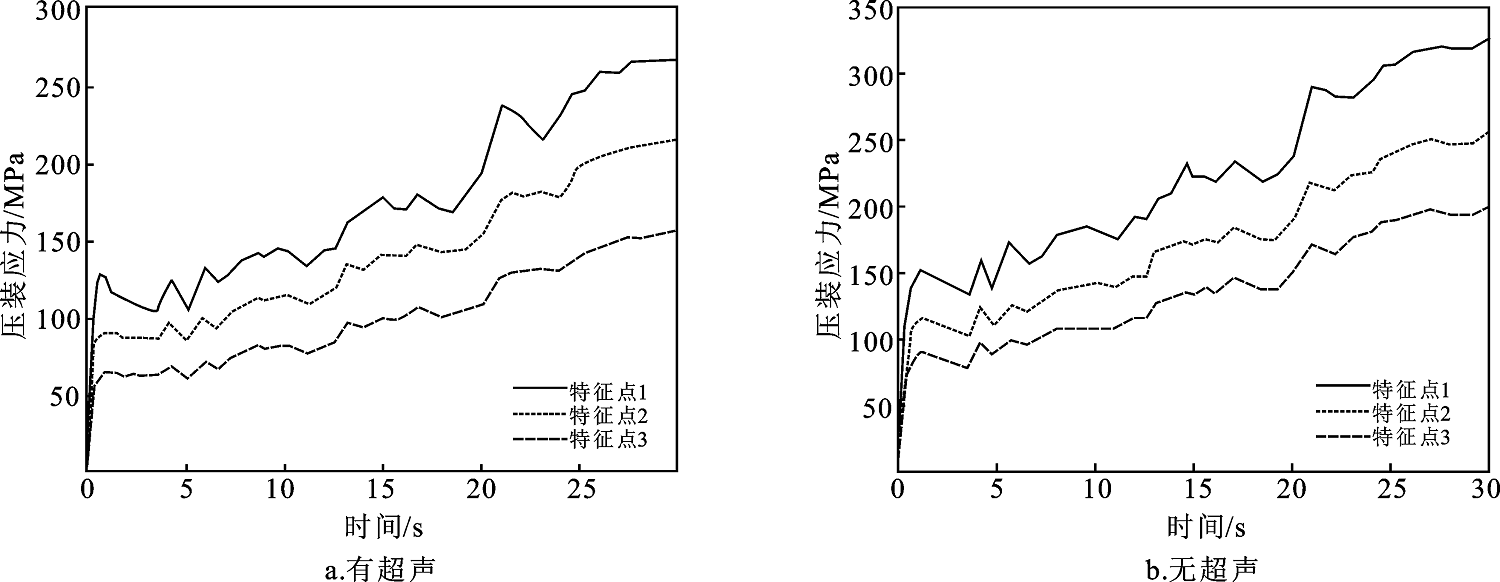

图4 轴承外圈特征点应力曲线

Fig.4 Stress curve of characteristic points on the outer ring of bearings

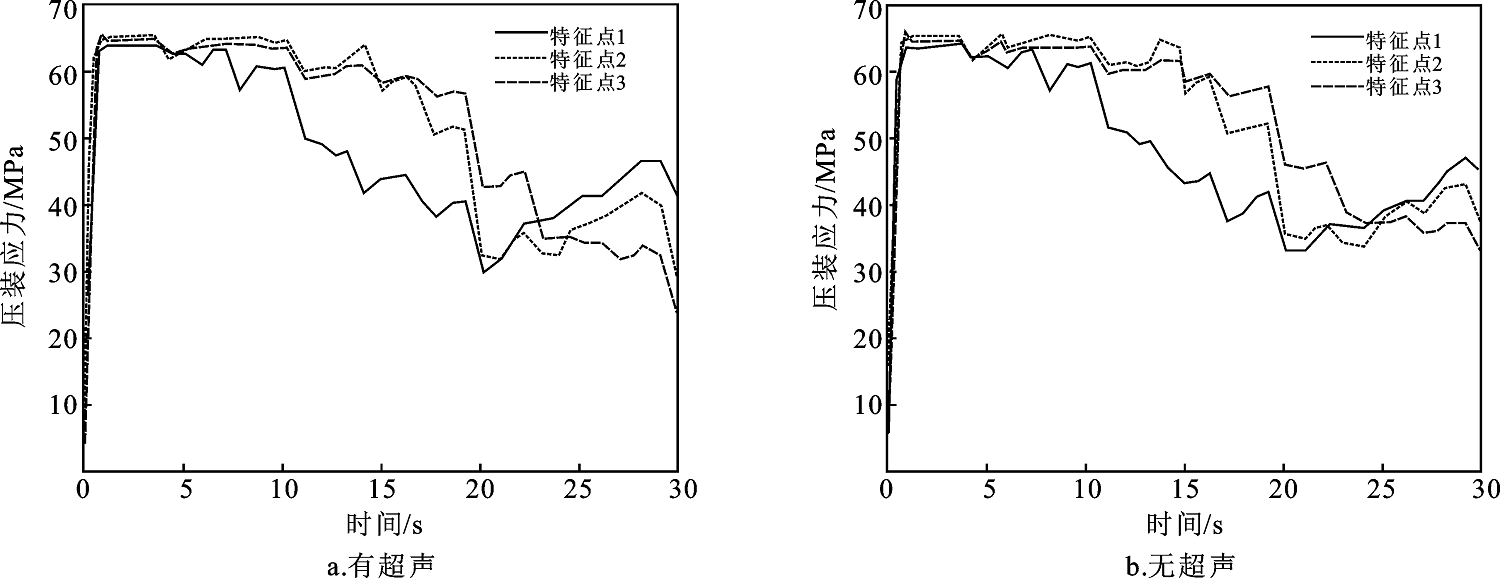

图5 轮毂特征点应力曲线

Fig.5 Stress curve of hub characteristic points

在匀速压装条件下,其中特征点1、4、7的变化行为相同,特征点2、5、8变化行为相同,特征点3、6、9变化行为相同,因此对特征点1、2、3进行代表性分析对比。
在相同压装位移和时间下,添加超声振动后,轴承上特征点1的压装应力从329 MPa降至269 MPa; 特征点2的压装应力从260 MPa将至225 MPa;特征点3的压装应力从201 MPa降低至162 MPa。
轮毂上特征点1的压装应力从46 MPa降至40 MPa; 特征点2的压装应力从36 MPa将至28 MPa; 特征点3的压装应力从34 MPa降低至25 MPa。接触面的应力减小,过盈配合实现了更好的接触和装配。
添加超声振动后,接触面间的界面特性发生了变化,超声对表面的微观接触产生作用,使接触面能够更平滑、均匀的分布压力,因此摩擦系数减小,挤压和摩擦引起的应力也相应减小。超声振动不只改变了接触面间的摩擦与应力,还对材料产生了软化效果,使接触面间的粗糙峰谷更加匹配,从而减少了局部高应力区域的产生。

2 实验系统

2.1 装置及变幅杆设计

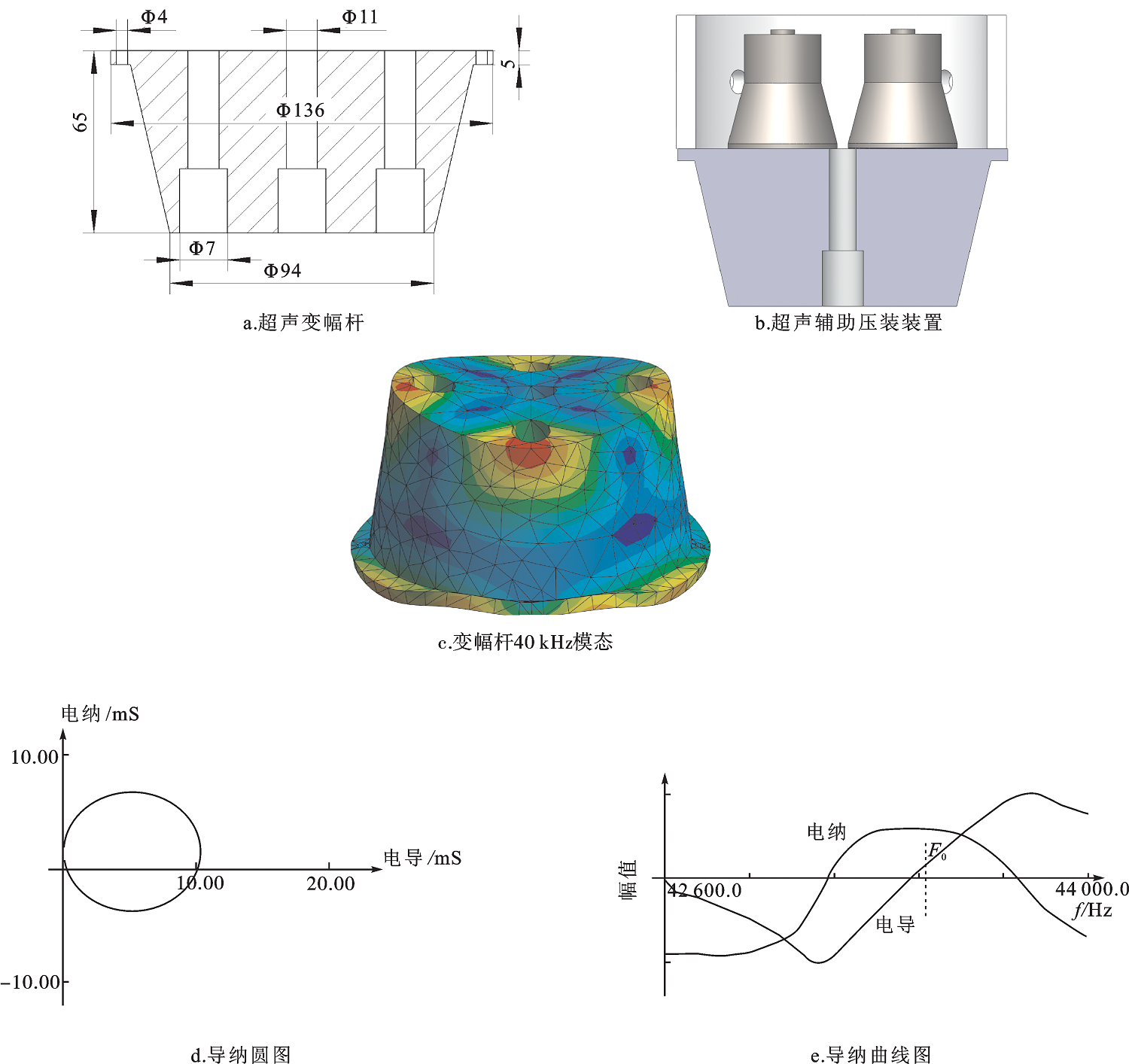

为了将超声振子的振幅放大到所需最佳振幅,设计了如图6a所示变幅杆。其中底部直径为94 mm,与轴承和轮毂相连。顶部直径为136 mm,与振子相连;四周加工了4个直径4 mm的螺栓孔对套筒进行固定。从底部加工了5个直径为11 mm的沉头通孔,螺栓从底部装入对顶部的振子进行固定。变幅杆的设计不仅满足了振幅放大的作用,同时也可以通过改变超声振子数量和型号改变超声振动功率和频率,分析超声对压装过程影响。
图6 实验装置和变幅杆分析

注:图a中的单位为mm,网络版为彩图。

Fig.6 Experimental setup and amplitude lever analysis

针对常见压装环境,设计了如图6b所示的装置,超声振子与变幅杆头部相连,压装样件与变幅杆尾部相连。套筒将振子包裹进行保护,通过螺栓与变幅杆头部连接,组成超声辅助压装装置。
基于已经设计的变幅杆模型,通过有限元方法对变幅杆振动模态进行分析。从图6c中可以看出,以变幅杆前端面为输出面,在频率为40 kHz时,变幅杆整体振型整齐,主要为轴向振动,且与轴承接触端面输出振幅最大。
使用PV520A阻抗分析仪对变幅杆进行分析,采样频率为5 MHz。模态分析和阻抗分析如图6d、6e所示。可以看出:40 kHz时变幅杆的输出端呈纵向振动,与所期望得到的振动形式相同。通过阻抗分析仪所得共振频率为43 kHz,与变幅杆设计频率接近,且品质因数为259,满足设计使用要求。

2.2 实验参数

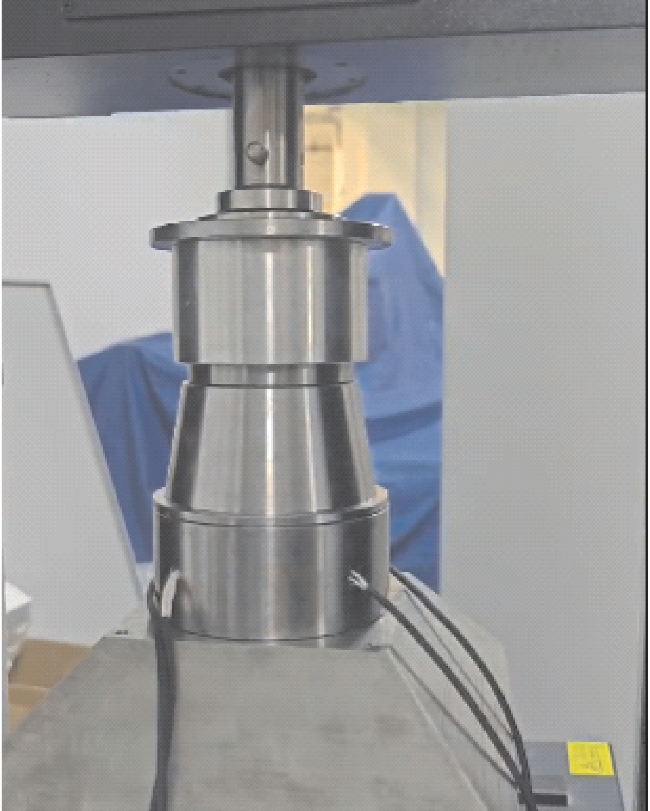

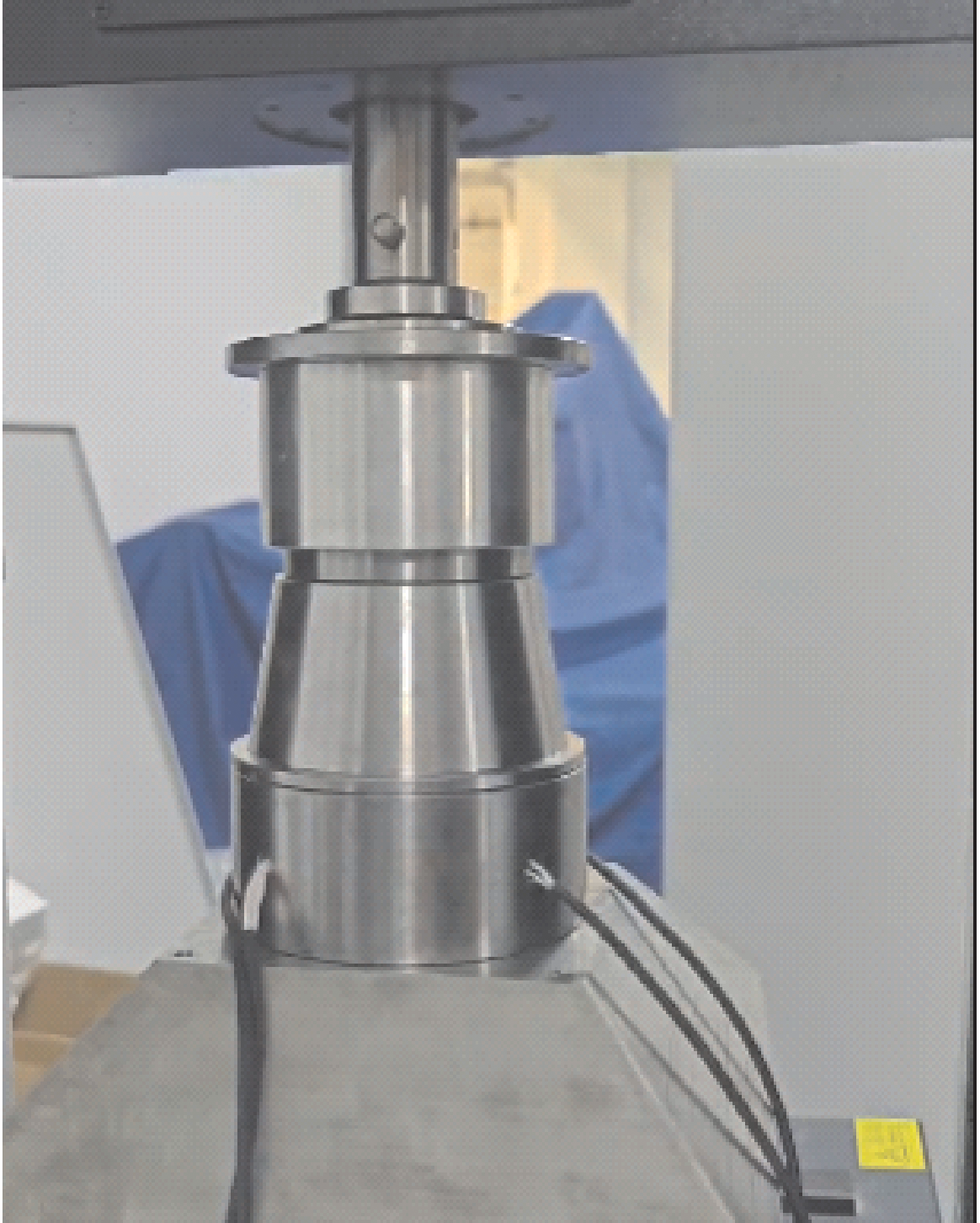

实验采取2种频率超声进行,其中20 kHz超声功率为400 W,振幅为35 μm,在压装过程中进行间歇振动;40 kHz超声分为60 W和240 W进行持续性振动压装。实验系统如图7所示,实验在CTS-E万能拉伸实验机上进行。分别选取钢轴承与铝轮毂,其中轴承外圈直径为95.1 mm,轮毂外圈直径为110 mm,内圈直径为94.7 mm,实验中过盈量为400 μm。在压装过程中,设定压装速度为1 mm/s,压装距离为12.5 mm。而超声振动装置置于底部对轮毂与轴承进行激振,在装置开始振动后,压力机将轮毂样件下压,使轴承压入轮毂样件中。
图7 实验系统

Fig.7 Experimental system

3 实验结果

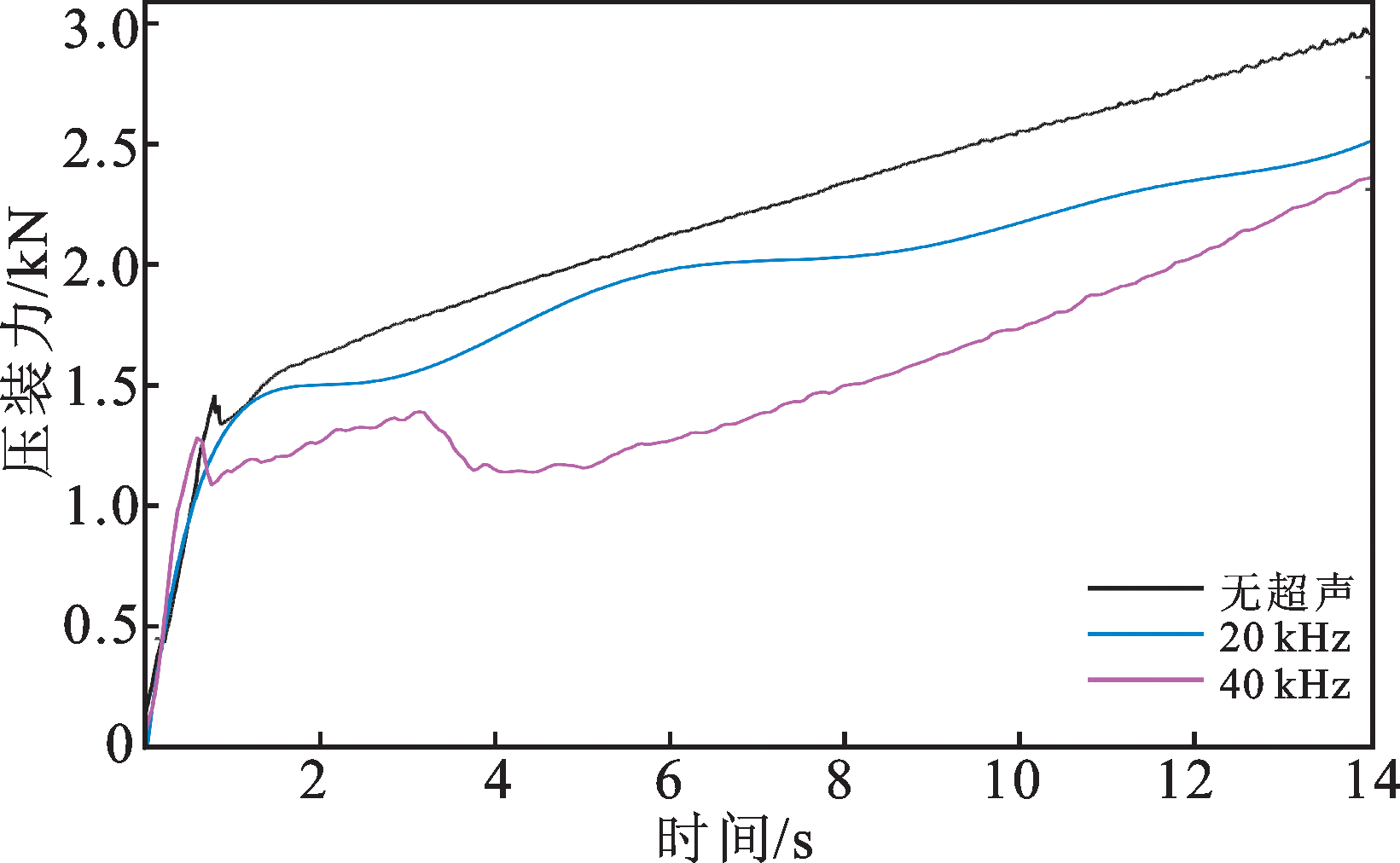

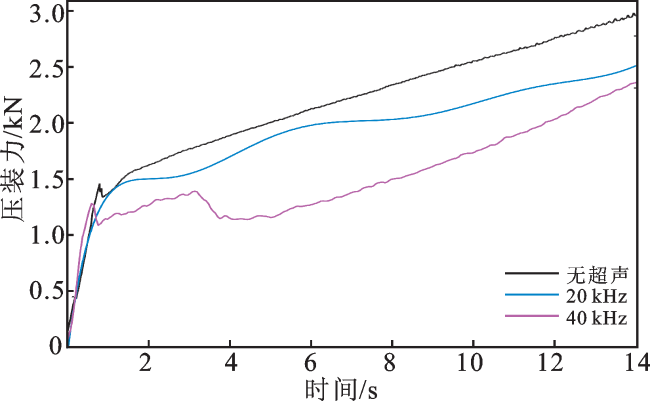

实验结果如图8所示,随着压装距离的增大,压装力逐渐提高。对比超声振动与传统压装过程,可以明显看出,超声振动的引入显著降低压装力,在压装距离为12.5 mm时,传统压装力为3 271 N,20 kHz超声为2 912 N,40 kHz超声环境下的压装力为2 632 N。可见在同等参数下,压装力分别降低了10.9%、19.5%。压装过程中加入超声振动会对压装力产生明显的影响,频率越高,超声振动对压装力的降低越显著。
图8 超声对压装过程的影响

注:网络版为彩图。

Fig.8 The influence of ultrasound on the pressing process

在压装完成后,通过显微镜对铝轮毂内表面进行观测,可见传统压装后,接触面出现了明显的塑性区域,这也与之前分析一致。塑性区域的存在将减小有效过盈量,对连接件的连接性能存在显著影响[16]。引入超声振动后,轮毂内表面的材料损失和被破坏程度明显减小,如图9b所示。
图9 接触表面的磨损

Fig.9 Wear on contact surfaces

基于实验结果,可对超声振动降低表面磨损的机理进行分析。在没有超声振动的传统压装过程中,轮毂和轴承外圈之间存在滑动摩擦和接触变形2个主要过程。这种摩擦和变形会导致接触表面的微峰和微谷被破坏和堆积,从而产生应变硬点,这会破坏轴承表面,并可能导致过盈配合松动,最终影响连接件的使用寿命。
超声引入后改变了接触表面的磨损机理,在压装过程中,高频振动软化了接触表面[17-18],去除了由于压装产生的应变硬点,减少了微变形,使表面接触更加紧密;同时降低了轮毂与轴承外圈间的摩擦系数,改变了表面的微观接触状态,使连接件的过盈配合更加安全,延长连接件使用寿命。

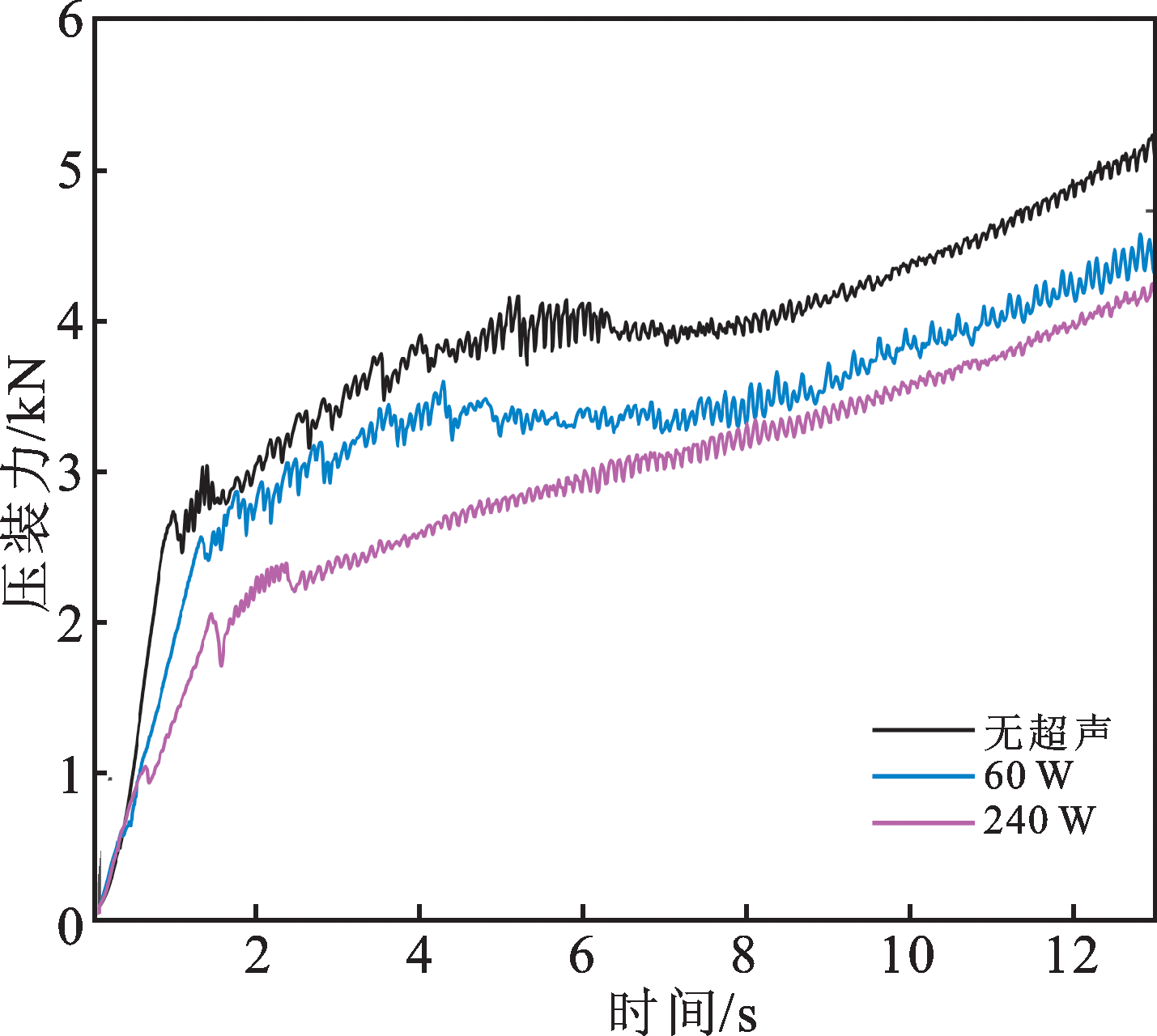

在超声功率对压装过程影响的实验中,使用60 W、240 W两种功率与传统压装过程进行对比。如图10所示,当加入60 W的超声后,压装力减小至4 959 N;将功率提升到240 W后,压装力继续减小至4 688 N,同时压装曲线线性出现明显改善。随着超声功率的提高,经变幅杆损耗后作用在轴承与轮毂接触面间的超声效果越明显,超声振动对接触面间的界面特性影响越大,所以压装力随着功率的提高持续减小。
图10 不同功率时的压装力

注:网络版为彩图。

Fig.10 The pressing force with different power

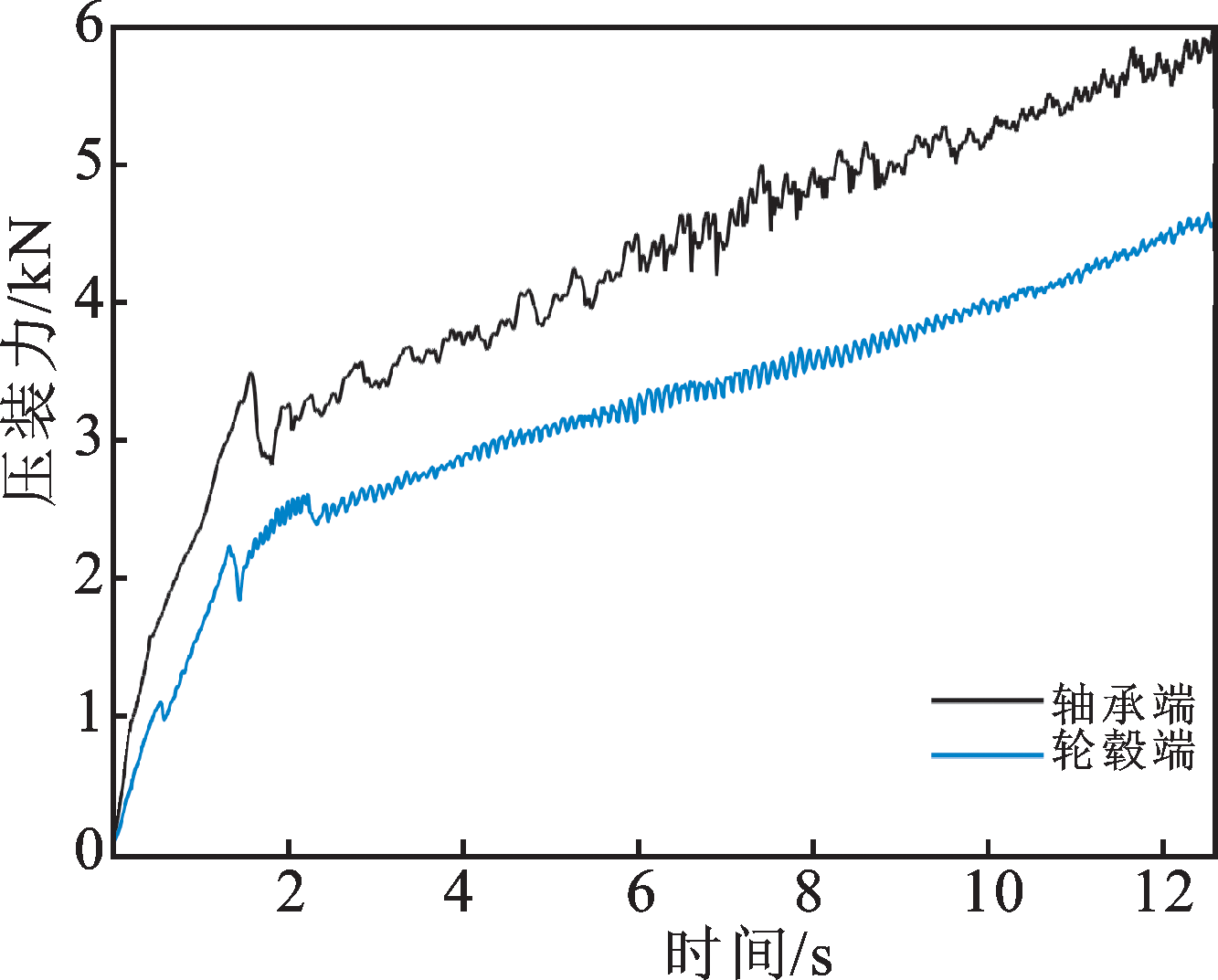

超声振动可施加在轮毂上,也可以直接施加在轴承外圈,为分析这一作用位置的影响,开展了实验,结果如图11所示。两处加载位置的压装力趋势基本一致。超声振动从轮毂端引入连接件可以获得更小的压装力,主要原因可能是超声直接作用在铝材质,其超声软化作用更为明显。从轴承端施加超声振动,压装力较大,且波动较大。此外,由于轮毂及轴承形成整体,超声在其中的传播路径及损坏需进一步验证分析。
图11 不同作用位置的压装力

注:网络版为彩图。

Fig.11 The pressing force with different acting location

4 结论

本文基于超声减摩现象,将超声振动引入传统压装过程,减小了压装力,优化了过盈面的配合。通过有限元分析软件,建立了普通压装和超声振动压装的有限元分析模型,在统一过盈量的条件下,验证了超声振动对压装过程中轮毂与轴承应力分布的影响。对超声振动辅助压装过程进行实验设计,在统一过盈量的条件下,改变超声频率、功率和作用位置进行实验,实验数据验证了压装力的减小和压装过程中力曲线的优化。本文主要结果如下:
1)在加入超声振动后,轮毂与轴承接触面应力得到明显降低,其中轮毂内表面应力降低约20%,轴承外表面应力降低约17%。
2)在压装过程中加入不同频率的超声振动均会减小压装力,其中20 kHz超声与40 kHz超声分别降低压装力约10.9%、19.5%。
3)在加入超声振动后,接触面的微观塑性变形明显减小,提高了压装效果。
4)不同功率的超声振动也会对压装力产生影响,60 W超声与240 W超声分别降低压装力约14.9%、19.5%。
