高温改性钢渣活化过硫酸盐降解甲基橙和苯酚的反应机制

苏冰琴; 王健; 林昱廷; 郭越; 李瑞

doi:10.15983/j.cnki.jsnu.2024204

陕西师范大学学报(自然科学版) >

2024 , Vol. 52 >Issue 1: 39 - 52

DOI: https://doi.org/10.15983/j.cnki.jsnu.2024204

活性材料构筑及性能研究专题

高温改性钢渣活化过硫酸盐降解甲基橙和苯酚的反应机制

苏冰琴 ^,¹^,²^,^* ,
王健 ¹^,² ,
林昱廷 ¹ ,
郭越 ¹^,² ,
李瑞 ¹

展开

¹ 太原理工大学环境科学与工程学院,山西晋中 030600
² 山西省市政工程研究生教育创新中心,山西晋中 030600

*苏冰琴,女,副教授,硕士生导师,研究方向为水污染控制理论与技术。E-mail: subingqin@tyut.edu.cn

Copy editor: 焦阳

收稿日期: 2023-07-03

网络出版日期: 2024-02-28

基金资助

国家自然科学基金(22008167)

山西省自然科学基金(201801D121274)

收起

Degradation mechanism of methyl orange and phenol by high-temperature modified steel slag activated peroxymonosulfate

SU Bingqin ^,¹^,²^,^* ,
WANG Jian ¹^,² ,
LIN Yuting ¹ ,
GUO Yue ¹^,² ,
LI Rui ¹

Expand

¹ College of Environmental Science and Engineering, Taiyuan University of Technology, Jinzhong 030600, Shanxi, China
² Municipal Engineering Graduate Education Innovation Center of Shanxi Province, Jinzhong 030600, Shanxi, China

Received date: 2023-07-03

Online published: 2024-02-28

Fold

摘要

采用高温改性钢渣活化过硫酸盐(peroxymonosulfate,PMS)降解甲基橙(methyl orange,MO)和苯酚(phenol,AR)。考察了改性钢渣投加量、PMS浓度、初始pH值、反应温度对MO 和AR降解效果的影响。在改性钢渣质量浓度为9.0 g/L、PMS物质的量浓度为12.0 mmol/L、初始pH值为7.0、反应温度为25 ℃的条件下,反应90 min,30 mg/L MO和15 mg/L AR的降解率分别达到90.5%和100%。材料表征分析结果表明,高温改性钢渣比表面积增大、孔隙率高、催化氧化PMS性能好,且重复利用仍有较好的原位恢复性能。自由基淬灭和电子顺磁共振波谱实验说明,高温改性钢渣/PMS反应体系存在非自由基(¹O₂)和自由基( $SO 4 -$ ·和·OH),发挥了碱活化PMS和铁氧化物活化PMS的共同作用,最终将MO和AR降解为小分子物质。

关键词： 高温改性钢渣; 过硫酸盐; 甲基橙; 苯酚; 降解效率; 反应机制

本文引用格式

苏冰琴 , 王健 , 林昱廷 , 郭越 , 李瑞 . 高温改性钢渣活化过硫酸盐降解甲基橙和苯酚的反应机制[J]. 陕西师范大学学报(自然科学版), 2024 , 52(1) : 39 -52 . DOI: 10.15983/j.cnki.jsnu.2024204

Abstract

In this study, high-temperature modified steel slag was used to activate peroxymonosulfate (PMS) for the degradation of methyl orange and phenol. The effects of steel slag dosages, PMS concentrations, initial pH values and reaction temperatures on the degradation efficiencies of methyl orange and phenol were investigated. The removal efficiencies of methyl orange and phenol reached to 90.5% and 100% after the treatment of 90 min, respectively, under the optimal conditions of 9.0 g/L steel slag, 12.0 mmol/L PMS, initial pH 7.0 and reaction temperature 25 ℃. The characterization analysis showed that high-temperature modified steel slag had larger specific surface area and higher porosity, which contributed to preferable catalytic activity and reuse performance. Free radical quenching and EPR experiments confirmed that methyl orange and phenol were degraded by the way of non-free radical (¹O₂) and free radical ( $SO 4 -$ · and ·OH) oxidation, and alkali activating PMS and iron oxide activating PMS played a synergistic effect in the catalytic system.

Key words： high-temperature modified steel slag; peroxymonosulfate; methyl orange; phenol; degradation efficiency; reaction mechanism

印染废水中含有烃类、胺类、染料及其中间体,还含有吡啶、苯酚、氰或重金属离子等物质,成分复杂、污染物含量高、生物毒性强、可生化性差,属于典型的难降解工业废水,若不经过有效处理而直接排放,将给生态环境带来严重危害。目前传统的处理方法有吸附、电化学、离子交换、生物降解、化学氧化等^[1-3],其中,高级氧化技术因其高效的氧化降解效率,用于处理印染废水中多种染料时表现出显著优势^[4-5]。

基于活化过硫酸盐(peroxymonosulfate,PMS)的高级氧化法是近年来发展起来的绿色、高效、无二次污染的水处理新技术。通过紫外光、过渡金属离子、热、超声、碳材料、碱等技术手段活化PMS可产生具有较高氧化还原电位的活性自由基,能降解废水中多数有机污染物^[6⇓⇓-9],其中过渡金属及其氧化物是常用的活化剂。然而,研究发现金属离子和PMS的降解反应通常只进行几分钟,重复利用性有限,且金属离子的溶出易产生二次污染^[10]。采用碱活化PMS的方式能耗低、易操作,得到研究人员的青睐^[11],但碱活化对反应体系中pH值和碱的物质的量要求较严格^[12],且NaOH、KOH等碱源成本较高,限制了其在活化PMS中的应用。因此,寻求更高效、低成本的活化剂和快捷、环保的活化方式成为过硫酸盐高级氧化法的关键和研究热点。

钢渣是炼钢过程中产生的固体废弃物,主要由 CaO、SiO₂、Al₂O₃、FeO、Fe₂O₃、MgO、MnO、P₂O₅、游离CaO (f-CaO)、游离MgO (f-MgO)等组成。随着我国钢铁工业的迅速发展,钢渣废弃物大量堆积,其数量可占到钢铁总产量的12%~20%^[13]。废弃的钢渣不仅占用土地资源,而且会对大气、土壤和水环境造成污染。钢渣一般可用作建筑材料、农业肥料、酸性土壤改良剂等,但其利用率仅为10%左右^[14]。如何提高钢渣的综合利用率成为环保人员亟需解决的问题。

钢渣具有较高的比表面积和较大的孔隙率,因此具有较强的吸附性能,可有效吸附去除废水中的多种重金属离子、氨氮、硝酸盐、有机物等^[15⇓-17]。钢渣中含有Fe、Mg、Ca、Al等活性氧化成分,使其具有一定的催化功能。钢渣活化PMS在处理印染、农药等有机废水方面也得到了一定的应用^[7,15,18]。此外,钢渣中含有游离CaO (f-CaO)等碱性成分,溶于水后可提升溶液pH值^[12],在重金属离子沉淀去除和酸性废水中和处理等方面的应用已有研究报道^[19-20],后续研究可考虑以钢渣替代传统碱源,拓展碱活化PMS的思路。

综上,钢渣活化PMS高级氧化体系能够实现过渡金属氧化物活化和碱活化的协同效果,有效提高体系活化PMS以及产生活性氧化物种的性能,从而进一步提升有机污染物的降解效果。在钢渣/PMS高级氧化体系中,钢渣氧化降解有机物的催化活性和稳定性还需要进一步提高。研究发现^[21],钢渣经过高温改性后,其结构将发生改变,比表面积和孔径均增大,表面含氧官能团增加,催化活性随之提高。高温改性钢渣/PMS体系降解有机物的主要活性氧化物种和反应机理还有待深入研究。

基于此,本研究通过考察不同反应条件(改性钢渣投加量、PMS浓度、初始pH值、反应温度)下甲基橙(methyl orange,MO)和苯酚(phenol,AR)的单独降解和共同去除效率,利用淬灭实验和电子顺磁共振波谱实验鉴别体系中的主要氧化物种,采用高效液相色谱-质谱联用(LC-MS)技术探究甲基橙和苯酚的降解机制,并表征分析改性钢渣的催化氧化和重复利用性能,以探究高温改性钢渣活化PMS体系去除模拟染料废水中的甲基橙和苯酚的可行性,实现以废治废的目标。

1 材料与方法

1.1 材料与试剂

钢渣取自太原钢铁(集团)有限公司,主要成分为:CaO(35.16%)、MgO(17.10%)、SiO₂(16.69%)、Fe₂O₃(14.72%)、FeO(11.08%)、Al₂O₃(3.19%)、其他(2.06%)。甲基橙(C₁₄H₁₄N₃NaO₃S,MO)、苯酚(C₆H₅OH, AR)、过硫酸氢钾复合盐(KHSO₅,PMS)、乙腈(C₂H₃N)、氢氧化钠(NaOH)、盐酸(HCl)、乙醇(CH₃CH₂OH,EtOH)、叔丁醇(C(CH₃)₃OH,TBA)、对苯醌(p-Benzoquinone,p-BQ)、L-组氨酸(C₆H₉N₃O₂,L-His)、5,5-二甲基-1-吡咯啉-N-氧化物(DMPO)、4-氨基-2,2,6,6-四甲基哌啶(TEMP),均为分析纯。实验用水采用去离子水,由Unique-R20仪器制备。

1.2 钢渣预处理与改性

将钢渣原料破碎、研磨并过滤,得到粒径为100目(0.15 mm)以下的钢渣粉末。粉末经水浴振荡清洗后,清水浸泡12 h,去除表面污垢,防止二次污染。100 ℃烘箱干燥 2 h,取出后备用。

采用高温活化法对钢渣进行改性。将干燥至恒重的钢渣置于THZ-C型马弗炉中,700 ℃恒温活化4 h,制得高温改性钢渣,冷却后备用。

1.3 材料表征

采用扫描电子显微镜(SEM)观察钢渣的表面形貌,并结合X射线能谱(EDS)分析其元素构成。通过X射线衍射(XRD)表征钢渣的晶相结构。利用比表面积/孔径分布及孔隙分析(BET)测试钢渣的孔径和比表面积。利用傅里叶变换红外光谱(FT-IR)测定钢渣的官能团构成。通过X射线光电子能谱(XPS)表征钢渣表面的元素含量及种类。通过电子顺磁共振波谱(EPR)获得电子自旋共振谱图。

1.4 降解实验

降解实验在250 mL锥形瓶中进行。将甲基橙(或苯酚)加入锥形瓶,采用0.1 mol/L HCl和0.1 mol/L NaOH调节反应初始pH值。加入改性钢渣,将锥形瓶置于转速为200 r/min的THZ-C型恒温振荡器中,搅拌30 min。加入PMS启动反应,每隔一定时间取样,用0.22 μm有机滤膜过滤,测定MO和AR的浓度。所有实验设置3组平行,结果取平均值。

1.5 数据测定

甲基橙浓度利用UV5500紫外可见分光光度计(日本岛津公司)进行分析,在其最大吸收波长465 nm处测定样品的吸光度,通过标准曲线拟合方程式计算其浓度值。

苯酚浓度利用Agilent 1260高效液相色谱仪(HPLC,日本岛津公司)进行测定。检测条件为:C18 色谱柱(4.6 μm×100 mm×275 mm),紫外检测器波长270 nm,流动相为乙腈和水(1∶1),进样量10 μL,柱温40 ℃,流速1.0 mL/min。

溶液pH值利用FE20-pH计(梅特勒-托利多仪器有限公司)测定。PMS的剩余浓度利用紫外可见分光光度计测定。

2 结果与讨论

2.1 钢渣表征分析

2.1.1 SEM和EDS表征

采用扫描电子显微镜观察钢渣的表面形貌,由图1a可以看到,未改性钢渣颗粒形状各异,表面相对光滑,棱角清晰;高温改性钢渣粒径分布较为分散,颗粒表面呈现更多的孔洞,可见表面较致密的钢渣因高温灼烧而释放其内部的能量致使表面开裂,质地变疏松,比表面积和孔隙率增大。

显示原图|下载原图ZIP|生成PPT

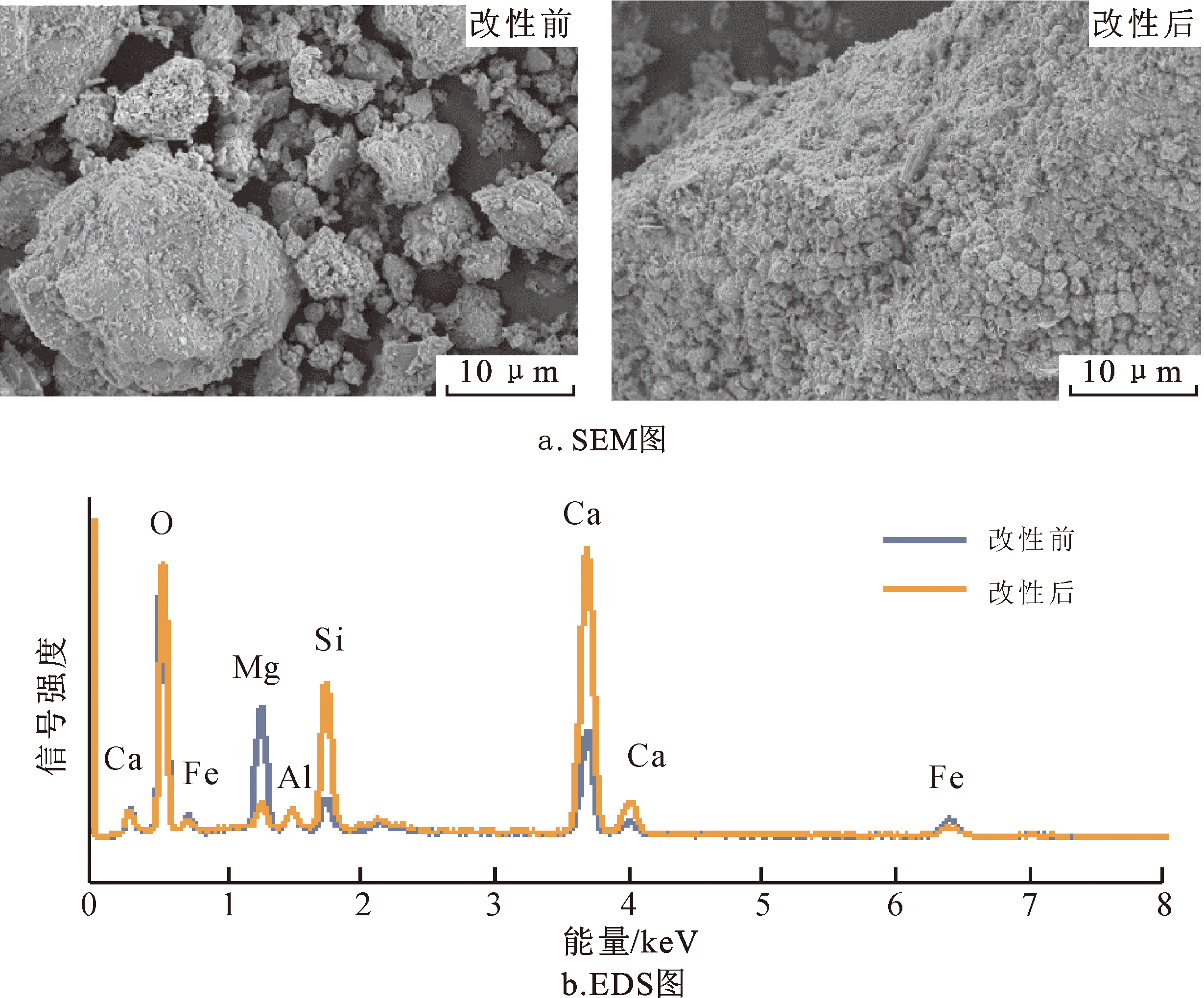

图1 改性前后钢渣的SEM图和EDS图

注:网络版为彩图。

Fig.1 SEM and EDS images of steel slag before and after modification

通过X射线能谱(EDS)分析钢渣的元素构成。图1b显示,未改性钢渣主要由O、Ca、Fe、Mg、Si和Al元素组成;高温改性钢渣的各元素质量比发生了明显变化,其中O、Si、Ca元素的含量显著增加。这可能是因为高温提供了煅烧环境,使钢渣暴露出更多石灰类物质,同时钢渣经高温改性后表面含氧官能团的数量得到提高^[22]。

2.1.2 XRD表征

采用X射线衍射(XRD)表征钢渣的晶相结构,结果如图2所示。改性前后钢渣均具有典型的CaO、Ca₂SiO₄、CaCO₃、Ca(OH)₂、Fe₂O₃、FeO特征衍射峰,与郭婧怡等^[18]的研究结果一致。高温改性后钢渣表面的晶体结构和化学组成发生了变化,CaO、Ca₂SiO₄、CaCO₃和FeO所对应的衍射峰均有不同程度的增强^[22],说明高温改性可以得到性能更稳定的钢渣催化剂。

显示原图|下载原图ZIP|生成PPT

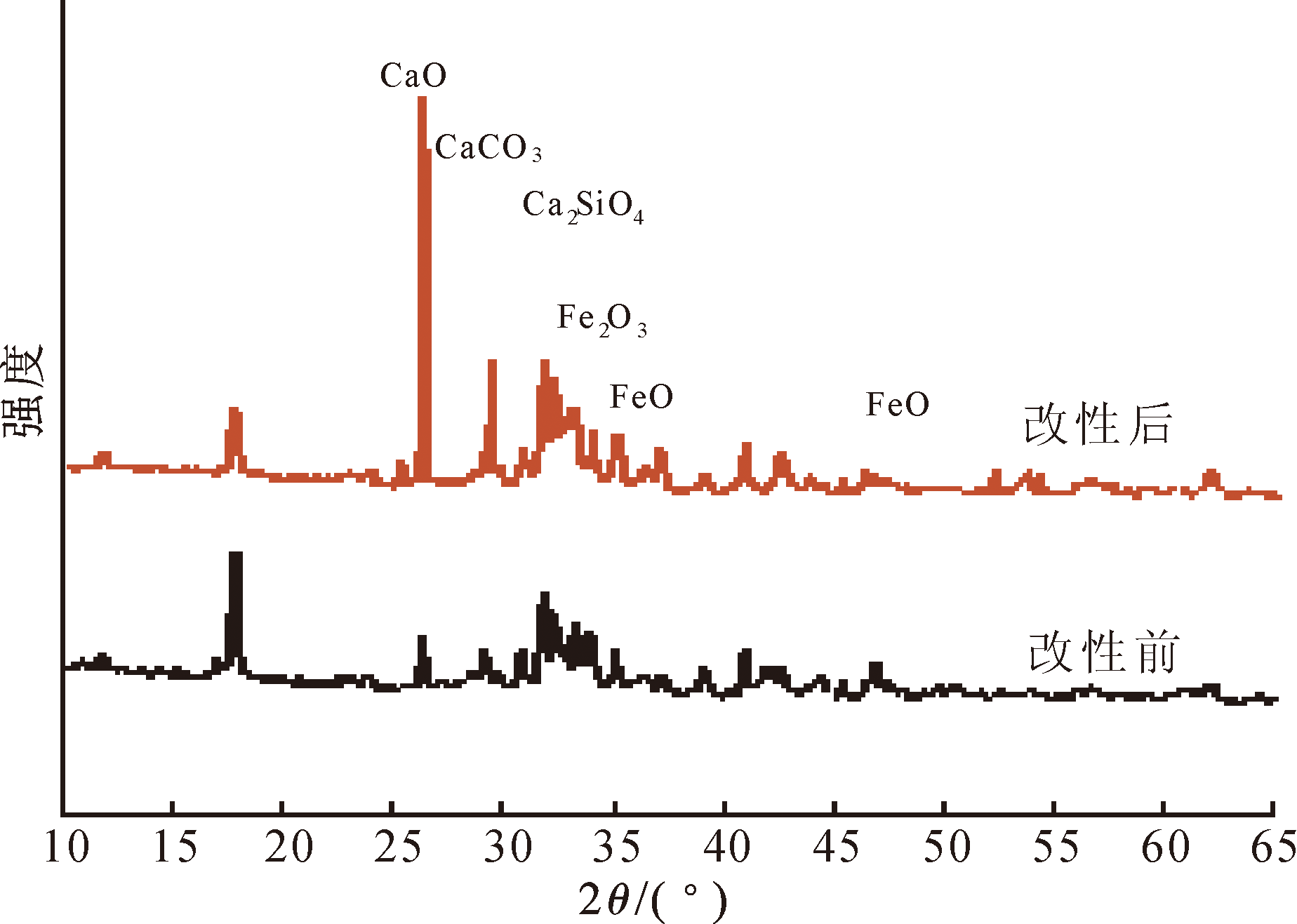

图2 改性前后钢渣的XRD图

Fig.2 XRD patterns of steel slag before and after modification

2.1.3 BET表征

通过比表面积/孔径分布及孔隙分析仪测试钢渣的孔径和比表面积,结果如表1所示。与未改性钢渣相比,高温改性钢渣的比表面积和孔隙体积明显提高,平均孔径有所减小,说明高温改性使钢渣的表面结构发生变化,吸附位点和活性位点得以增加,改性钢渣具有较好的催化反应活性。

表1 改性前后钢渣的表面性质

Tab.1 Surface properties of steel slag before and after modification

钢渣	比表面积/(m²·g^-1)	吸附孔径/nm	脱附孔径/nm	孔隙体积/(m³·g^-1)	平均孔径/nm
改性前	1.39	29.35	3.78	1.19	4.23
改性后	11.91	52.58	30.14	13.55	3.55

2.1.4 FT-IR表征

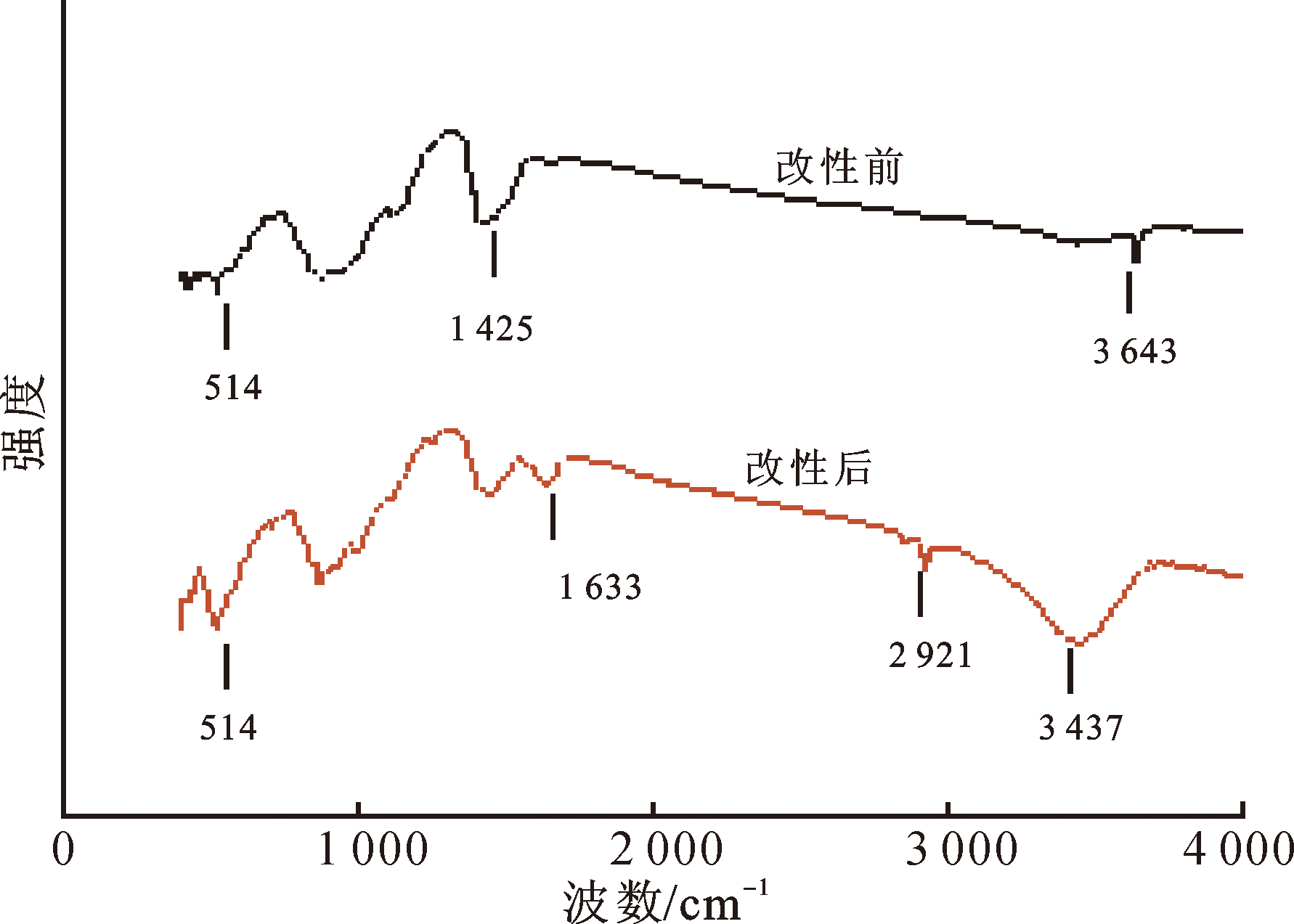

利用傅里叶变换红外光谱(FT-IR)分析钢渣的表面官能团变化。图3显示,未改性钢渣在波数为 514 cm^-1、1 425 cm^-1、3 643 cm^-1处出现3个较强的吸收峰,分别对应Fe—O伸缩振动、—OH面内弯曲振动、—OH伸缩振动的特征峰^[12]。高温改性钢渣在波数为3 437 cm^-1处的宽带明显增加,这是由O—H键引起的伸缩振动峰;波数为2 921 cm^-1、1 633 cm^-1处出现较弱的吸收峰,可以解释为改性后暴露出饱和碳原子上的—CH、不饱和碳原子上的C=C,均为伸缩振动。

显示原图|下载原图ZIP|生成PPT

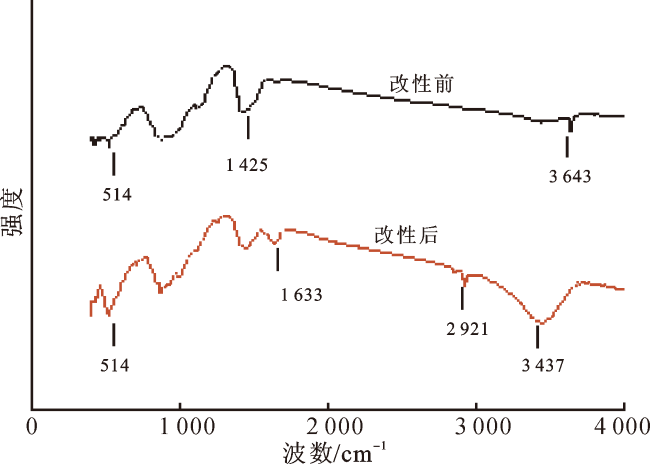

图3 改性前后钢渣的FT-IR图

Fig.3 FT-IR spectra of steel slag before and after modification

2.2 不同体系对MO和AR的去除效果

探究未改性钢渣、高温改性钢渣、单独PMS、未改性钢渣/PMS和高温改性钢渣/PMS体系对MO和AR的去除效果。由图4可知,当体系中单独存在未改性钢渣和改性钢渣时,反应60 min后MO的去除率分别为3.7%和6.3%,AR的去除率分别为5.5%和8.2%,这是因为钢渣对污染物具有少量吸附,且高温改性能够提高钢渣的吸附性能。在单独PMS体系中,MO和AR的去除率分别为4.6%和6.7%,这主要归因于PMS具有非对称化学结构,能表现出自身氧化有机物的能力。在未改性钢渣/PMS体系中,反应60 min后MO和AR的去除率显著提高,分别为76.7%和80.2%,可见钢渣中含有的Fe₂O₃、FeO等活性成分能够活化PMS^[18],促进MO和AR被氧化降解。在高温改性钢渣/PMS体系中,MO和AR的去除率分别达到82.1%和87.6%,显著高于未改性钢渣/PMS体系。结合钢渣的性能分析,这可能是因为高温改性处理使钢渣表面的活化剂暴露,CaO和铁氧化物增加,钢渣的催化活性提高,进而提高了MO和AR的氧化降解效率。

显示原图|下载原图ZIP|生成PPT

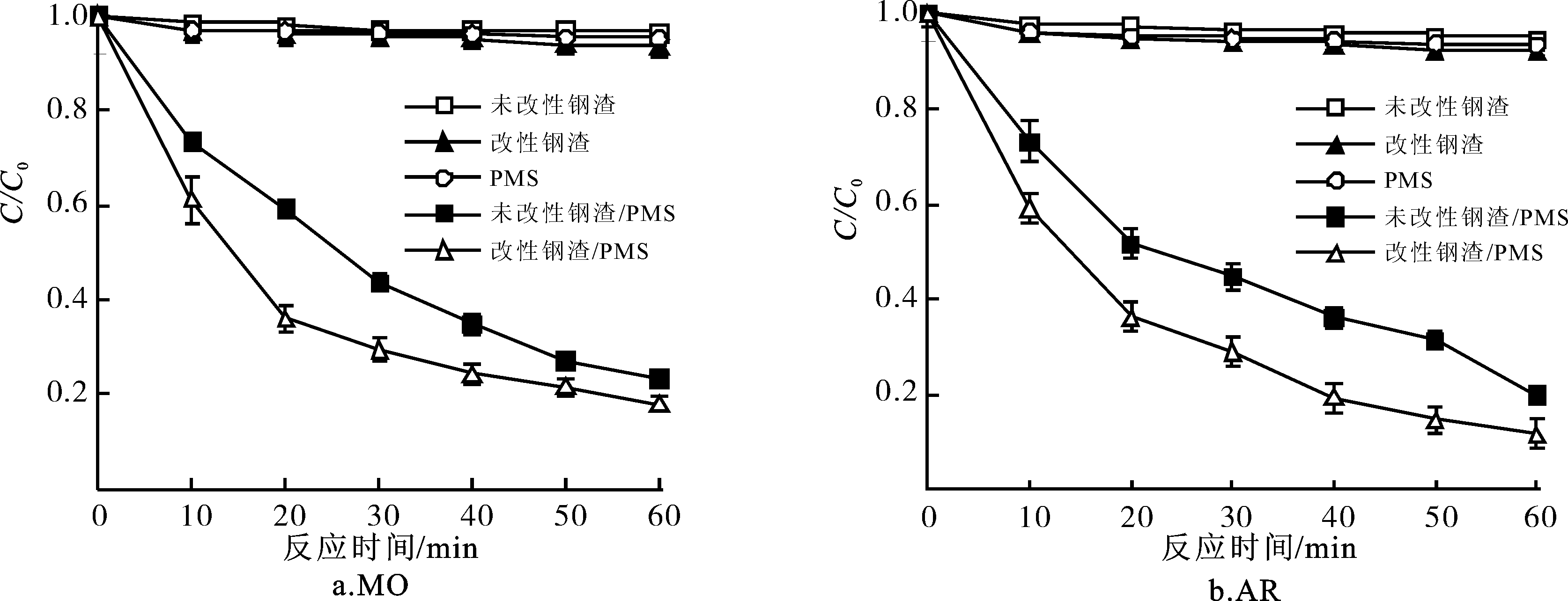

图4 不同反应体系降解MO和AR的效果

注: MO为30 mg/L,AR为15 mg/L,高温改性钢渣为10.0 g/L,PMS为10.0 mmol/L,pH为7.0,温度25 ℃,反应时间60 min。C/C₀表示不同反应时刻残余的甲基橙(或苯酚)与初始物质的质量浓度比。

Fig.4 The degradation efficiencies of methyl orange and phenol in different systems

2.3 高温改性钢渣/PMS体系去除MO和AR的单因素分析

2.3.1 改性钢渣投加量的影响

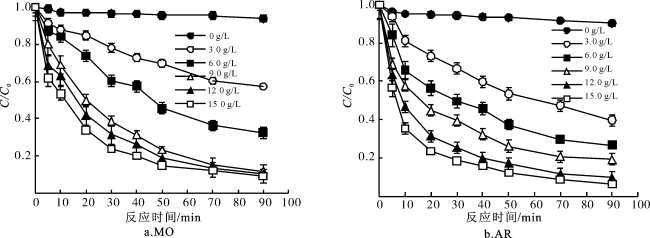

以高温改性钢渣作为PMS的催化剂,其添加不同质量浓度(3.0~15.0 g/L)对降解MO和AR的影响如图5所示。由图5a可知,当添加3.0 g/L改性钢渣时,其可提供的活性位点有限,不能完全活化溶液中的PMS产生足量的硫酸根自由基(

SO 4 -

·)等活性物种,反应90 min内MO的去除率仅为42.7%。当改性钢渣质量浓度增加到9.0 g/L时,可提供更多活性位点用于活化PMS氧化,MO的去除率迅速提高,达到88.3%。继续增加改性钢渣质量浓度(12.0~15.0 g/L),MO的去除率基本不变,考虑此时的改性钢渣能够提供足够的活性位点来活化体系中的PMS,反应达到饱和,MO的降解转化无法进一步提升。

显示原图|下载原图ZIP|生成PPT

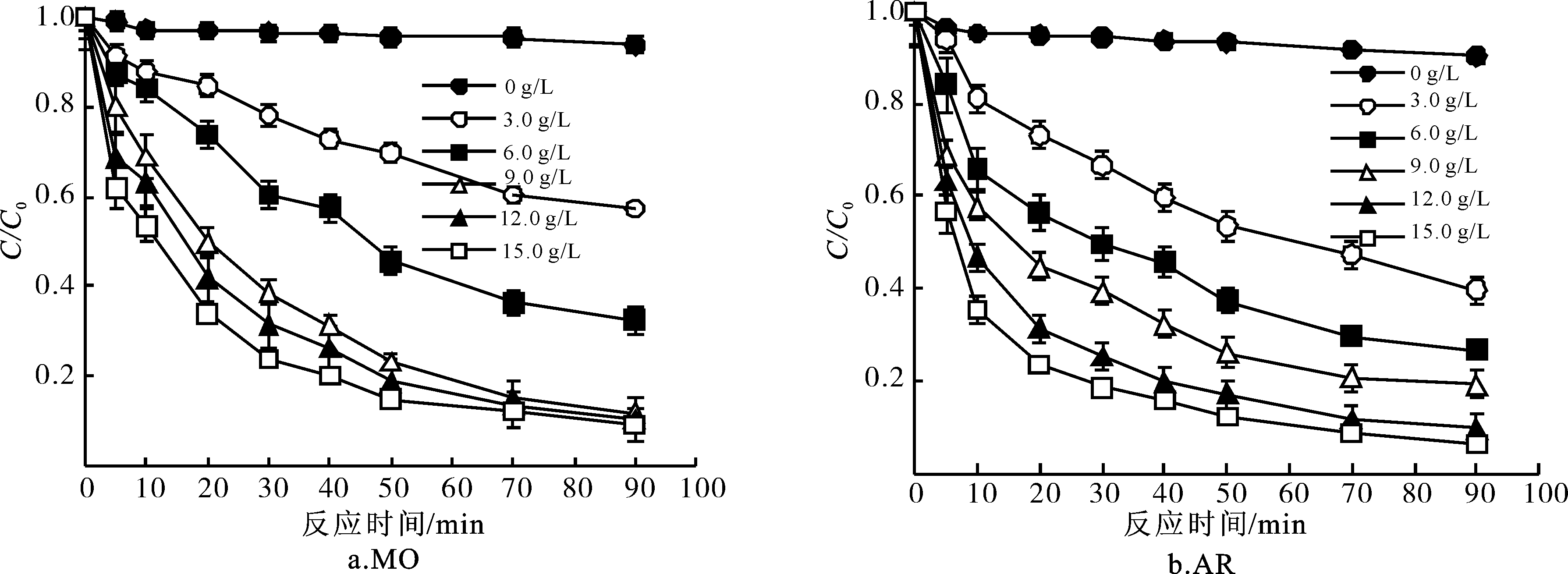

图5 改性钢渣质量浓度对降解MO和AR的影响

注:MO为30 mg/L,AR为15 mg/L,PMS为8.0 mmol/L,pH为7.0,温度25 ℃,反应时间90 min。C/C₀表示不同反应时刻残余的甲基橙(或苯酚)与初始物质的质量浓度比。

Fig.5 Effects of modified steel slag dosages on the degradation of methyl orange and phenol

由图5b可知,随着改性钢渣的质量浓度由3.0 g/L增加到15.0 g/L,AR降解率逐渐提高,反应90 min内AR降解率达到90.8%。这说明AR比MO更易于被氧化降解,增加改性钢渣投加量可催化活化更多的PMS,提高AR降解率。

因此,在后续MO 和AR降解实验中采用9.0 g/L高温改性钢渣进行研究。

2.3.2 PMS物质的量浓度的影响

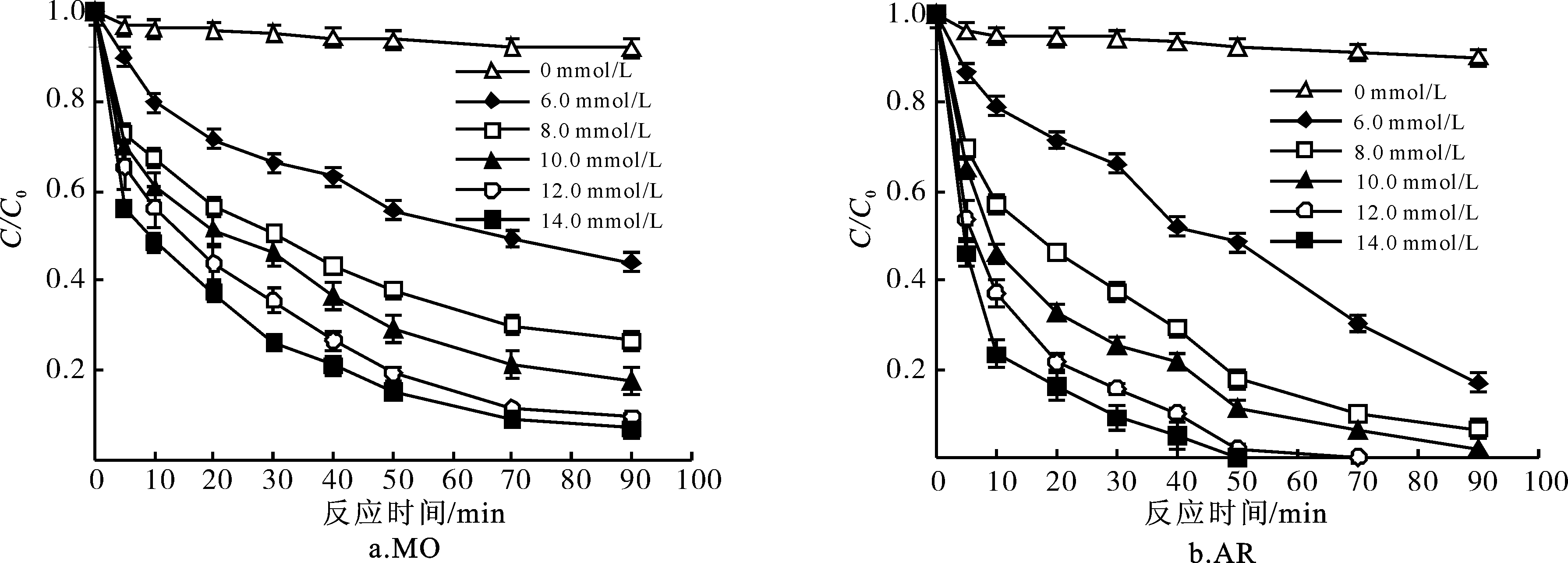

不同PMS物质的量浓度(6.0~14.0 mmol/L)对降解MO和AR的影响如图6所示。由图6a可知,当PMS物质的量浓度由6.0 mmol/L提高到12.0 mmol/L时,MO降解率显著提高,反应90 min后达到90.5%。当PMS物质的量浓度继续提高至14.0 mmol/L时,MO降解率没有显著提升。这可能有3个方面的原因:1)随着PMS物质的量浓度的增加,反应体系活化生成的活性自由基数量增多,而过量的

SO 4 -

·和羟基自由基(·OH)易发生自我淬灭,导致活性自由基数量减少^[23](化学式(1)、(2));2)过量的过硫酸根(

HSO 5 -

)会消耗生成的

SO 4 -

·,转化生成氧化能力较弱、活性较低的过硫酸根自由基(

SO 5 -

·)^[24](化学式(3)),降低了MO的降解率;3)过量PMS使改性钢渣表面氧化,占据其活性位点,减少了有机物与改性钢渣表面的接触,从而影响催化活化效果。可见,在较高PMS物质的量浓度(大于14.0 mmol/L)条件下体系中MO的氧化降解受到限制。

显示原图|下载原图ZIP|生成PPT

图6 PMS物质的量浓度对降解MO和AR的影响

注:MO为30 mg/L,AR为15 mg/L,高温改性钢渣为9.0 g/L,pH为7.0,温度25 ℃,反应时间90 min。C/C₀表示不同反应时刻残余的甲基橙(或苯酚)与初始物质的质量浓度比。

Fig.6 Effects of PMS concentrations on the degradation of methyl orange and phenol

(1)

SO 4 -

·+S

O 4 -

·→S₂

O 8 2 -

(2)·OH+·OH→H₂O₂,

(3)

HSO 5 -

O 4 -

·→S

O 5 -

·+S

O 4 2 -

+H⁺。

由图6b可知,随着PMS物质的量浓度由6.0 mmol/L提高到12.0 mmol/L,AR降解率逐渐提升,反应90 min内基本全部降解;继续提高PMS物质的量浓度至14.0 mmol/L时,反应60 min后AR几乎全部降解。分析其原因可能是因为AR降解过程中产生了醌类化合物,如对苯醌(p-BQ)等,p-BQ含特定的氧化敏感型官能团结构,能够活化过二硫酸盐(PS)传递电子,反应过程还能生成半醌自由基(SQ^*),SQ^*活化PS进一步生成

SO 4 -

·^[25⇓-27]。据此分析,改性钢渣/PMS反应体系的中间产物有可能活化PMS,加速电子传递,SQ^*和

SO 4 -

·的共同催化活化作用增强了PMS对AR的氧化降解能力。

因此,在后续MO 和AR降解实验中采用12.0 mmol/L PMS进行研究。

2.3.3 初始pH值的影响

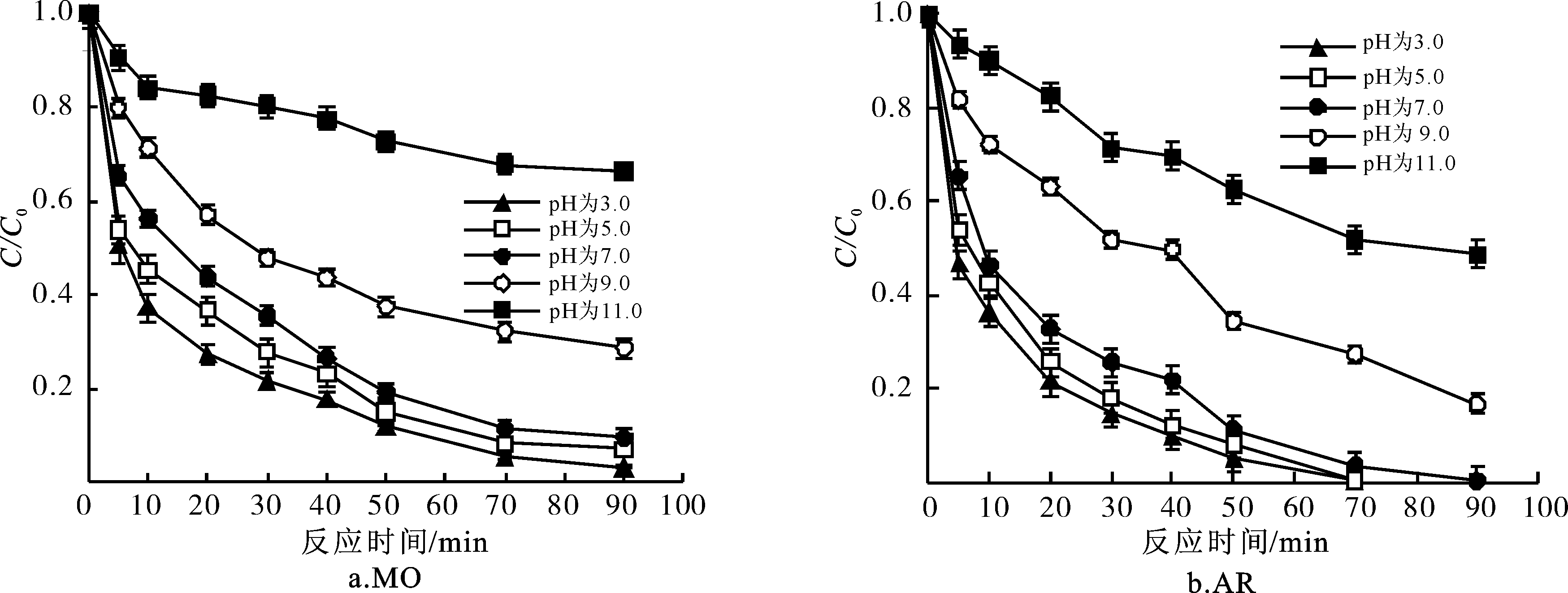

初始pH值(3.0、5.0、7.0、9.0、11.0)对降解MO和AR的影响如图7所示。当溶液初始pH值在3.0~9.0时,MO和AR的降解效果较好,这可能是因为在此pH值范围内,改性钢渣表面易于释放出游离态Fe²⁺等金属离子,进而活化PMS生成

SO 4 -

·和·OH (化学式(4))^[28]。

显示原图|下载原图ZIP|生成PPT

图7 初始pH值对降解MO和AR的影响

注:MO为30 mg/L,AR为15 mg/L,高温改性钢渣为9.0 g/L,PMS为12.0 mmol/L,温度25 ℃,反应时间90 min。C/C₀表示不同反应时刻残余的甲基橙(或苯酚)与初始物质的质量浓度比。

Fig.7 Effects of initial pH values on the degradation of methyl orange and phenol

(4)F

e s i t e s 2 +

+HS

O 5 -

→F

e s i t e s 3 +

O 4 -

·+·OH。

当溶液初始pH值大于9.0时,反应体系中MO和AR的降解率均下降。这是由于强碱条件下,改性钢渣表面主要带负电,而此时PMS在溶液中主要以

SO 5 2 -

的形式存在(化学式(5)),相比于

HSO 5 -

的存在形式,

SO 5 2 -

与改性钢渣的静电相斥作用增大,且改性钢渣表面易于生成钝化膜,这些均不利于改性钢渣活化PMS,因此MO和AR的降解受到抑制。

(5)HS

O 5 -

+OH^-→S

O 5 2 -

+H₂O。

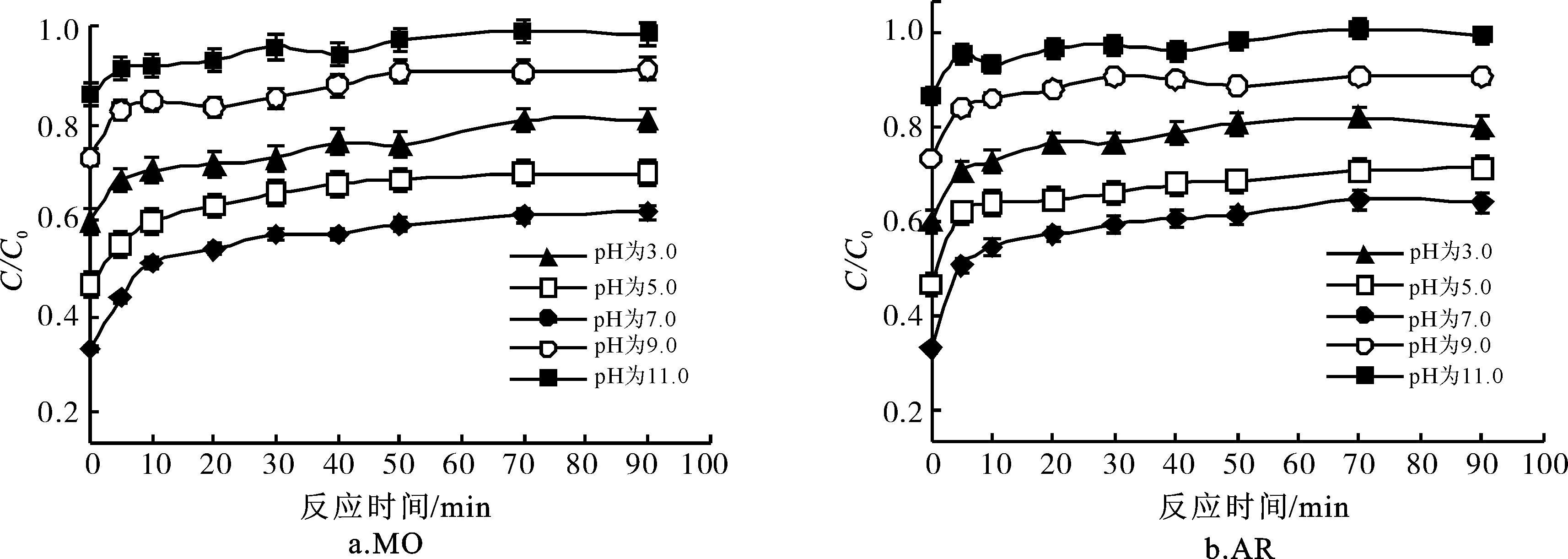

不同初始pH值条件下,改性钢渣/PMS体系在反应过程中的pH值变化如图8所示。当初始pH值分别为3.0、5.0、7.0、9.0、11.0时,随着反应的进行,溶液pH值均呈现明显上升趋势,至90 min反应结束时,溶液均为中性或偏碱性条件。改性钢渣活化PMS反应过程中pH值的变化,体现了PMS和钢渣的共同作用:1)PMS属于酸性氧化剂,在水中完全电离产生H⁺,也可通过一系列链式反应产生H⁺,使溶液pH值降低(化学式(6)、(7)、(8))^[29];2)改性钢渣表面的大量CaO在溶液中发生水解(化学式(9)),使溶液pH值升高。分析pH值变化规律可知,改性钢渣对溶液的碱性化作用远高于PMS的酸性化作用,因此体系pH值呈现上升趋势,且在反应30 min后基本趋于稳定。

显示原图|下载原图ZIP|生成PPT

图8 改性钢渣/PMS体系在反应过程中pH值的变化

Fig.8 Changes of pH values during the reaction in modified steel slag/PMS system

(6)

HSO 5 -

→H⁺+S

O 5 2 -

(7)

HSO 5 -

+H₂O→S

O 4 2 -

+2·OH+H⁺,

(8)

SO 5 -

·+2H₂O→S

O 4 2 -

+3·OH^-+H⁺,

(9)CaO+H₂O→Ca²⁺+2OH^-。

2.3.4 反应温度的影响

不同反应温度(25 ℃、30 ℃、35 ℃、40 ℃、45 ℃)对降解MO和AR的影响如图9所示。随着反应温度从25 ℃上升至45 ℃,MO和AR的去除率均显著提高,说明温度提高有利于MO和AR降解。这是因为反应体系温度提高能够加快分子热运动,增加分子间的碰撞,有利于反应分子攻克活化能的障碍^[30],从而加快MO和AR 降解。研究表明^[15],

HSO 5 -

的O—O键吸收热量后会发生断裂产生

SO 4 -

·,其断裂需要的活化能为33.5 kcal/mol,因此反应温度越高,

HSO 5 -

受激发的程度就越大,生成的

SO 4 -

·就越多,反应就越快,MO和AR的降解效果就越好。

显示原图|下载原图ZIP|生成PPT

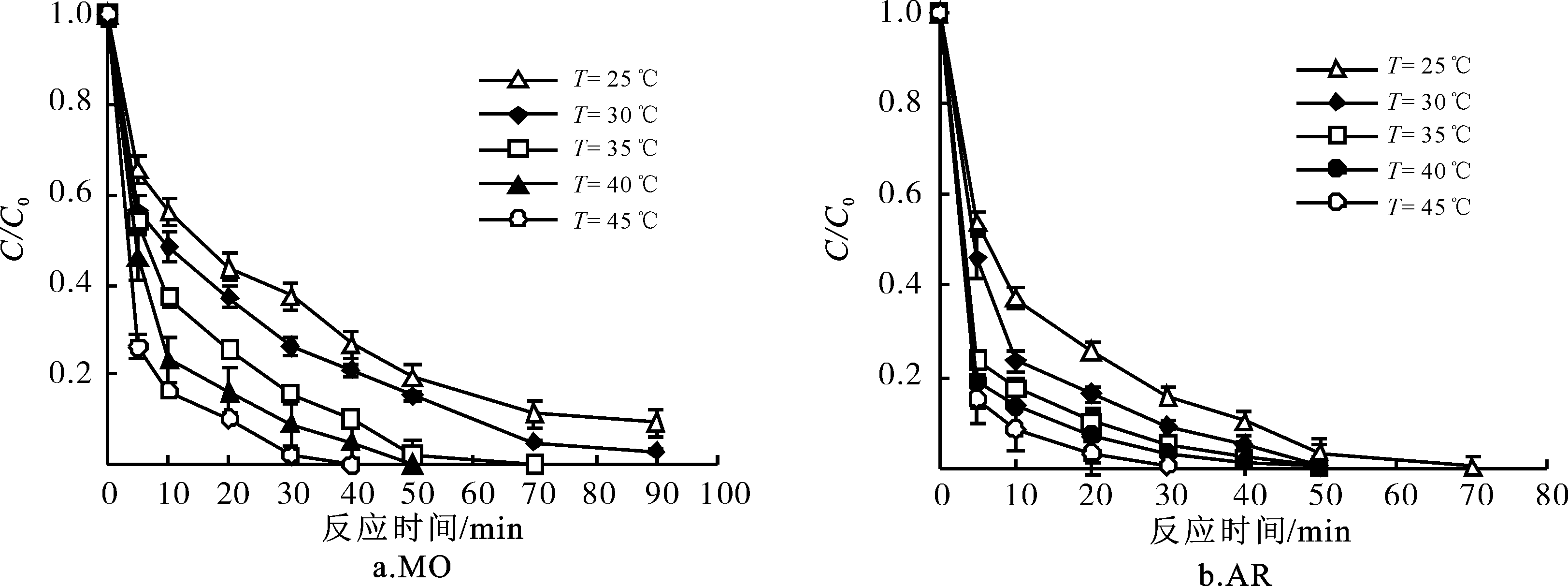

图9 反应温度对降解MO和AR的影响

注:MO为30 mg/L,AR为15 mg/L,高温改性钢渣为9.0 g/L,PMS为12.0 mmol/L,pH为7.0,反应时间90 min。C/C₀表示不同反应时刻残余的甲基橙(或苯酚)与初始物质的质量浓度比。

Fig.9 Effects of reaction temperatures on the degradation of methyl orange and phenol

2.4 高温改性钢渣/PMS体系同时去除MO和AR的效果

高温改性钢渣/PMS体系中MO和AR的同时去除效果如图10所示。当反应体系中AR质量浓度为5~10 mg/L时,对30 mg/L MO的降解无明显影响。当AR质量浓度提高至15 mg/L时,MO的降解率小幅上升1.22%, 这可能是因为AR降解过程中产生的p-BQ、SQ^*均参与PMS的催化活化,促进了MO被氧化降解。继续提高AR质量浓度至20~25 mg/L,MO降解率开始下降,这是因为反应体系中MO和AR的降解均需通过活性物种的氧化完成,高浓度的AR和MO以及降解中间产物共同竞争活性物种,导致MO降解受限,同时AR降解率也有所下降。

显示原图|下载原图ZIP|生成PPT

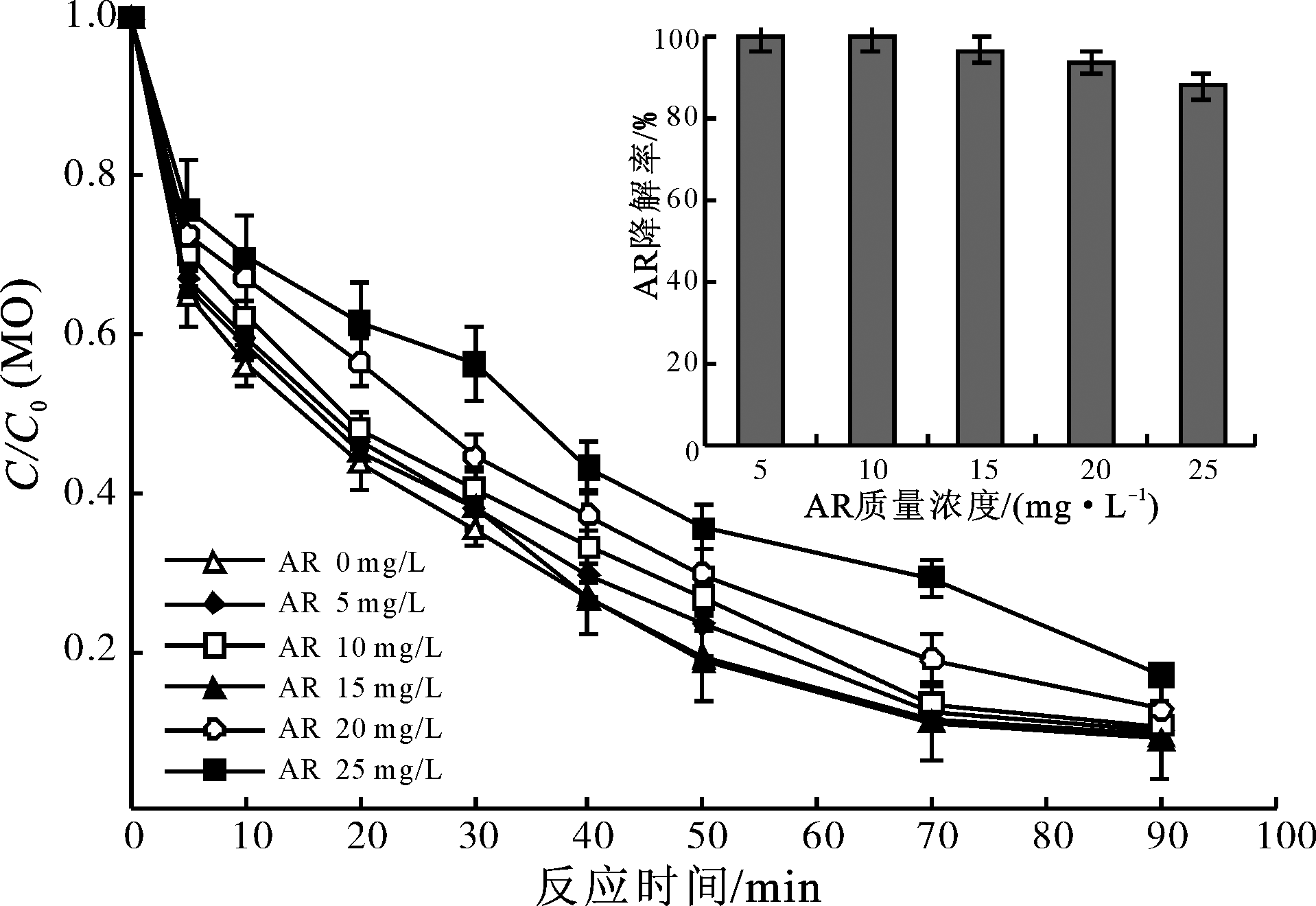

图10 高温改性钢渣/PMS体系中MO和AR的去除效果

注:MO为30 mg/L,AR为5~25 mg/L,高温改性钢渣为9.0 g/L,PMS为12.0 mmol/L,pH为7.0,温度25 ℃,反应时间90 min。C/C₀表示不同反应时刻残余的甲基橙(或苯酚)与初始物质的质量浓度比。

Fig.10 The removal efficiencies of methyl orange and phenol in modified steel slag/PMS system

2.5 MO和AR的去除机制

2.5.1 XPS分析

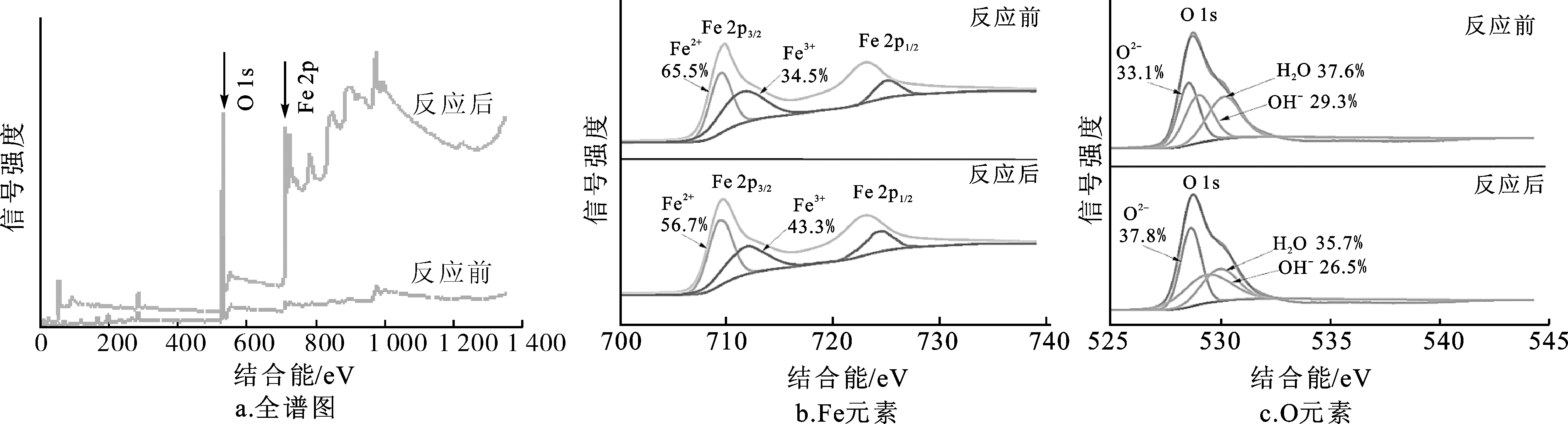

通过X射线光电子能谱(XPS)对反应前后改性钢渣中的元素进行定性与定量分析,结果如图11所示。图11a展示了改性钢渣全谱图,可以看出其表面主要包含Fe和O元素。图11b为Fe元素的高分辨率谱图,图中Fe 2p_3/2峰处分峰,出现2个特征峰,分别代表Fe²⁺和Fe³⁺^[31]。反应前改性钢渣中Fe₂O₃的Fe²⁺和Fe³⁺分别为65.5%和34.5%;反应后Fe₂O₃中Fe²⁺和Fe³⁺的比例发生变化,Fe²⁺比例降低至56.7%,Fe³⁺比例增加至43.3%。这是因为反应体系中改性钢渣表面的Fe²⁺活化PMS被氧化成Fe³⁺,使Fe³⁺比例增加。图11c为O元素的高分辨率谱图,图中O 1s的3个特征峰分别对应O^2-、OH^-和H₂O。反应后改性钢渣中O^2-、OH^-和H₂O的含量发生变化,OH^-和H₂O含量降低,表明二者参与反应;O^2-含量增加4.7%,说明Fe³⁺能与有机物的官能团络合沉淀,达到去除有机物的效果。改性钢渣表面的Fe²⁺活化PMS可生成

SO 4 -

·,

SO 4 -

·与H₂O反应又生成·OH,同时参与MO和AR的降解过程。

显示原图|下载原图ZIP|生成PPT

图11 改性钢渣使用前后的XPS图谱

Fig.11 XPS spectra of modified steel slag before and after usage

2.5.2 活性物种鉴定

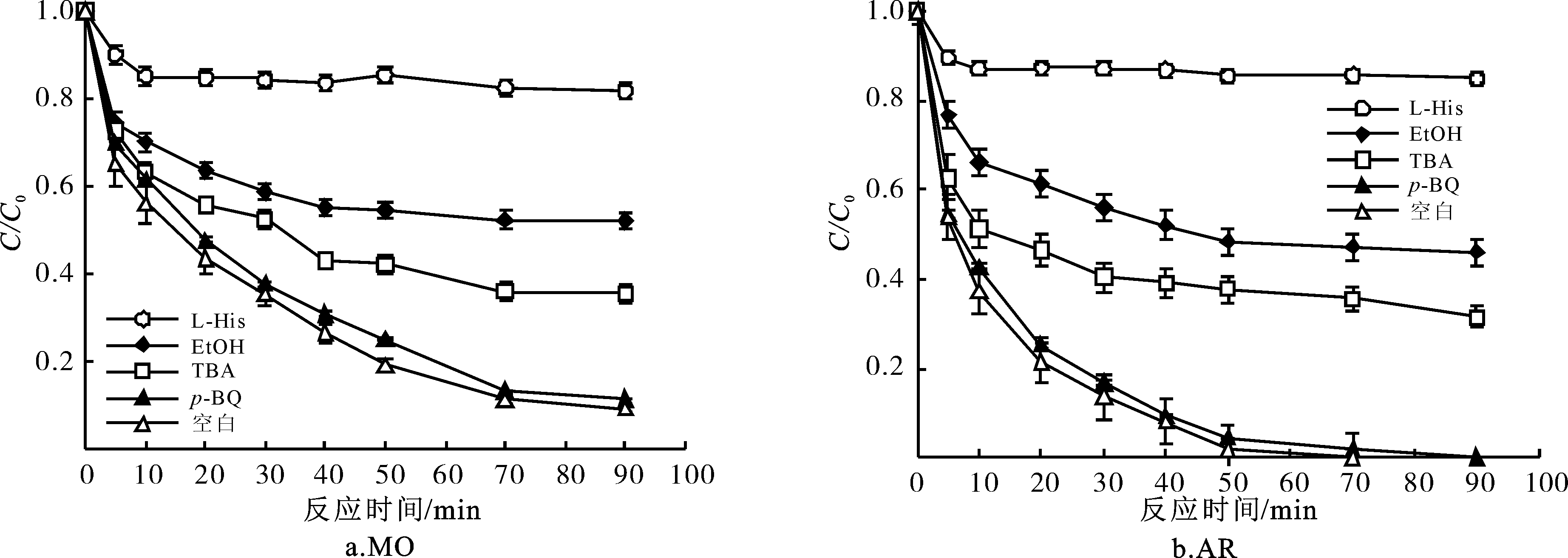

通过淬灭实验研究高温改性钢渣活化PMS体系降解MO和AR的活性物种。按照V_捕获剂∶V_污染物=1 000∶1的比例,向体系中分别加入乙醇(EtOH)、叔丁醇(TBA)、对苯醌(p-BQ)和L-组氨酸(L-His),以捕捉反应过程中产生的硫酸根自由基(

SO 4 -

·)、羟基自由基(·OH)、超氧自由基(·

O 2 -

)和单线态氧(¹O₂)。其中,乙醇用于同时淬灭体系中的·OH和

SO 4 -

·;叔丁醇与

SO 4 -

·和·OH的反应速率相差约1 000倍^[32],用于淬灭·OH;对苯醌能有效淬灭·O₂^-^[12];L-组氨酸用于淬灭体系中的¹O₂^[33]。结果如图12所示。

显示原图|下载原图ZIP|生成PPT

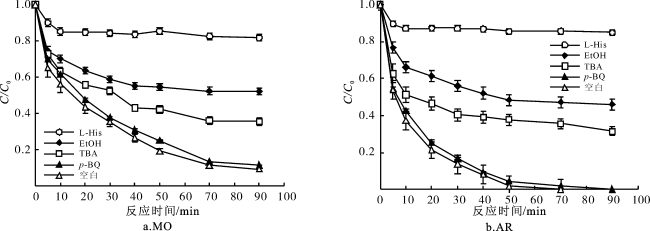

图12 淬灭剂对MO和AR降解的影响

注:MO为30 mg/L,AR为15 mg/L,高温改性钢渣为9.0 g/L,PMS为12.0 mmol/L,pH为7.0,温度25 ℃,反应时间90 min。C/C₀表示不同反应时刻残余的甲基橙(或苯酚)与初始物质的质量浓度比。

Fig.12 Effects of quenchers on the degradation of methyl orange and phenol

图12a显示,反应体系中加入乙醇后,MO降解率由90.5%显著下降至46.8%,说明体系中存在

SO 4 -

·和·OH;加入叔丁醇后,MO降解率下降至64.3%,说明体系中存在·OH。由此可见,反应体系中同时存在

SO 4 -

·和·OH,且·OH在MO的降解中发挥了更大作用。这可能是因为钢渣表面的CaO水解提升了溶液pH值,碱性条件下

SO 4 -

·转化生成·OH和

SO 4 2 -

(化学式(10)),更多·OH参与了催化活化PMS氧化降解MO的过程。

(10)

SO 4 -

·+OH^-→S

O 4 2 -

+·OH。

反应体系中加入对苯醌后,没有明显抑制MO降解,说明体系中不存在·

O 2 -

。加入L-组氨酸后,MO降解率下降至18.3%,说明体系中存在大量的¹O₂。Dominguez等^[34]研究发现,碱性条件下碱活化PMS会产生¹O₂(化学式(11))降解有机污染物。

(11)

SO 5 2 -

+HS

O 5 -

→S

O 4 2 -

+HS

O 4 -

+¹O₂。

综上,高温改性钢渣/PMS体系降解MO起主导作用的活性物种为·OH、

SO 4 -

·和¹O₂。

图12b显示,反应体系中加入乙醇和叔丁醇后,AR降解受到不同程度抑制,说明体系中同时存在

SO 4 -

·和·OH,且相较于

SO 4 -

·,·OH对AR的降解作用更大,这与高温改性钢渣/PMS体系降解MO的规律一致。加入对苯醌后,AR降解率无明显变化,说明·

O 2 -

不是主要氧化物种。加入L-组氨酸后,AR降解率急剧下降,说明AR降解过程中产生了大量¹O₂。¹O₂作为一种温和氧化剂,对酚类具有较强的氧化活性,是本体系的主要氧化活性物种。因此,高温改性钢渣/PMS降解AR体系中起主导作用的活性物种依次为¹O₂、•OH、

SO 4 -

·。

为进一步鉴别反应体系降解MO和AR的活性物种,以DMPO作为

SO 4 -

•和•OH的捕获剂,TEMP作为¹O₂的捕获剂,通过电子顺磁共振波谱(EPR)进行检测,结果如图13所示。

显示原图|下载原图ZIP|生成PPT

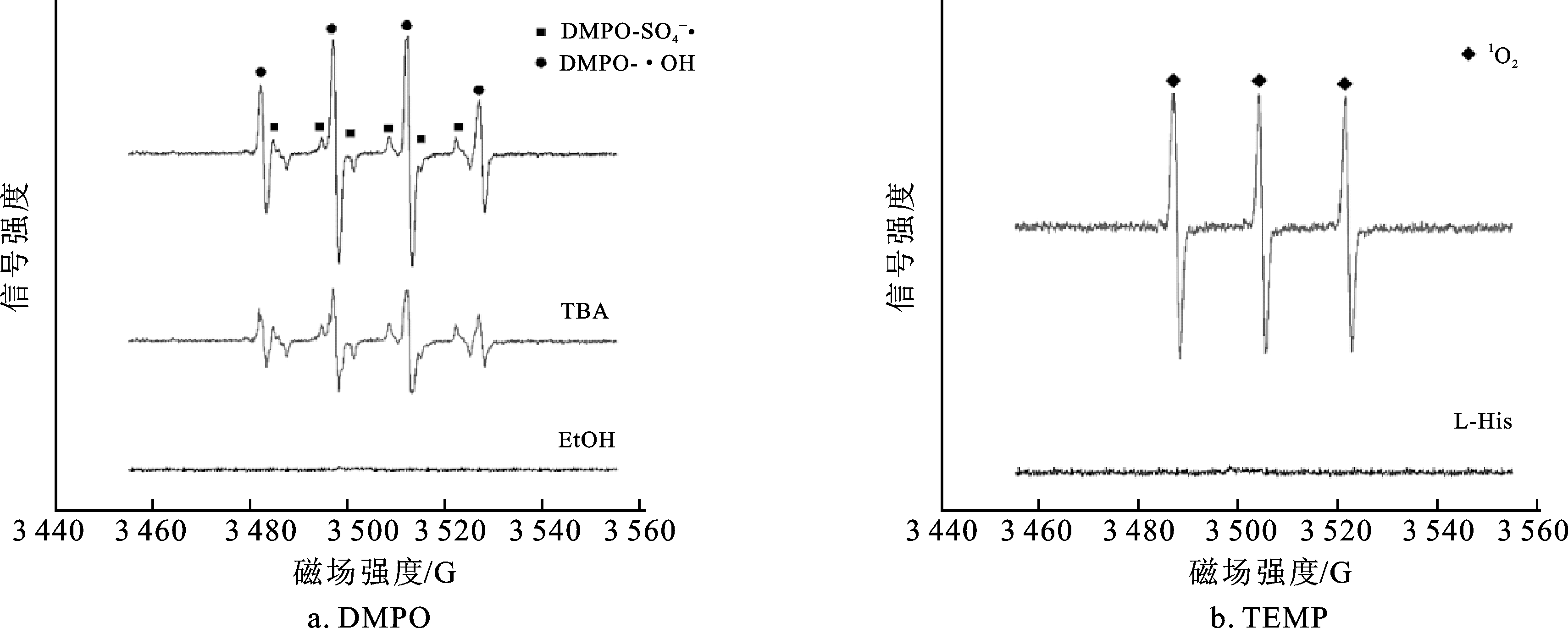

图13 电子顺磁共振波谱对活性物种的鉴定

注:MO为30 mg/L,AR为15 mg/L,高温改性钢渣为9.0 g/L,PMS为12.0 mmol/L,pH为7.0,温度25 ℃,反应时间90 min。

Fig.13 Identification of the active species with EPR

图13中可以明显观察到DMPO-

SO 4 -

·中间体特有的1∶2∶1∶2特征峰和DMPO-·OH中间体特有的1∶2∶2∶1特征峰^[35],同时检测到强度比为1∶1∶1的TEMPN三重特征峰^[36],进一步证实了高温改性钢渣/PMS反应体系中同时存在自由基

SO 4 -

·、·OH和非自由基¹O₂。由此分析出该体系降解MO和AR的反应过程包括2个方面:1)改性钢渣中CaO发生水解生成Ca(OH)₂,为溶液提供碱性环境,活化PMS生成¹O₂(化学式(11));2)改性钢渣中FeO或Fe₂O₃活化PMS,生成

SO 4 -

·和·OH(化学式(4))。上述2个方面共同作用,降解MO和AR为小分子有机物或无机物。

2.5.3 MO和AR的降解途径分析

采用LC-MS技术对MO和AR的降解中间产物进行测定(图14),进而推导出高温改性钢渣/PMS体系中MO和AR的可能降解途径(图15)。

显示原图|下载原图ZIP|生成PPT

图14 MO和AR的降解中间产物质谱图

Fig.14 LC-MS spectra of MO and AR degradation intermediates

显示原图|下载原图ZIP|生成PPT

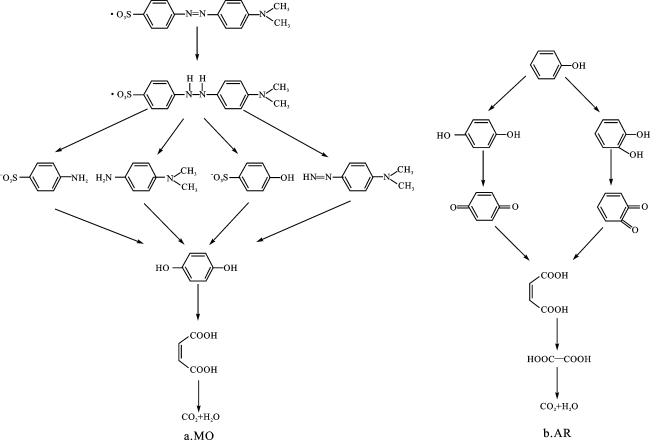

图15 高温改性钢渣/PMS体系中MO和AR的可能降解路径

Fig.15 Proposed degradation pathways of MO and AR in the modified steel slag/PMS system

在改性钢渣活化PMS反应体系中,MO的偶氮结构N=N双键首先受到活性氧化物种的攻击而被破坏,进而在中间体上进行一系列羟基化反应,并依次被降解为苯二酚、顺丁烯二酸等小分子有机物,最终被矿化为小分子有机物或无机物。

根据AR的化学结构和中间产物类型,推测出AR可能的降解路径为:AR被活性物种氧化,发生羟基化反应,依次生成对苯二酚和邻苯二酚、对苯醌和邻苯醌,并进一步降解为顺丁烯二酸、乙二酸,最终被矿化成CO₂和H₂O。

2.6 高温改性钢渣的重复利用性能

每组实验结束后,用蒸馏水反复冲洗反应后的改性钢渣并干燥。在保证每次反应的溶液体积、改性钢渣剂量和实验条件相同的情况下,考察高温改性钢渣的稳定性和重复利用性,结果如图16所示。随着高温改性钢渣使用次数的增加,MO和AR的降解率逐渐降低,MO降解率由最初的90.5%依次降至82.6%、73.1%、61.9%和50.2%,AR降解率由最初的100%依次降至91.4%、78.7%、66.9%和58.7%。

显示原图|下载原图ZIP|生成PPT

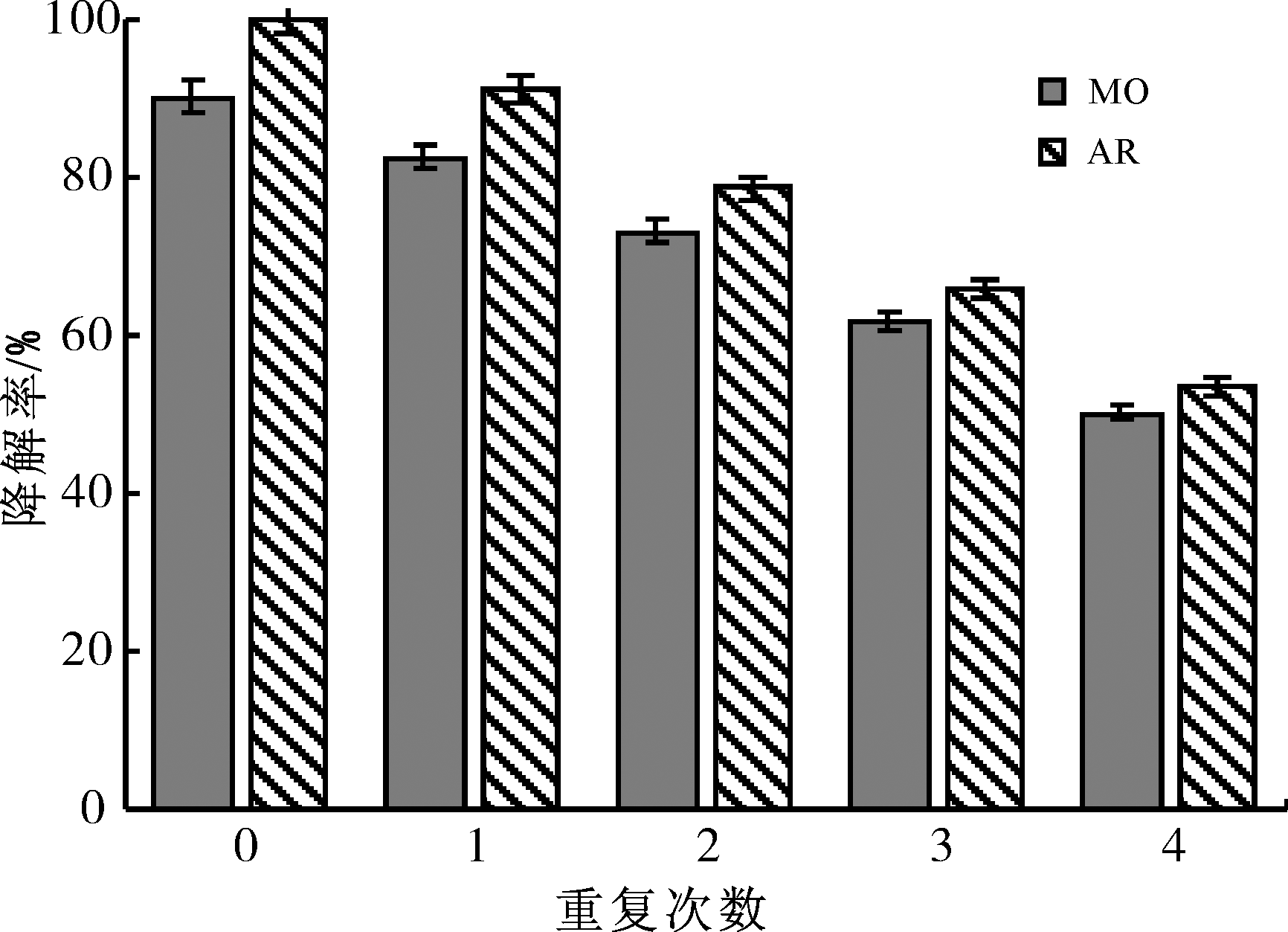

图16 改性钢渣的稳定性和重复利用性

注:MO为30 mg/L,AR为15 mg/L,高温改性钢渣为9.0 g/L,PMS为12.0 mmol/L,pH为7.0,温度25 ℃,反应时间90 min。

Fig.16 Stability and reusability of the modified steel slag

改性钢渣重复使用时,MO和AR降解率降低的主要原因可能有3个方面:1)改性钢渣表面附着有机污染物及其降解中间产物,占据了改性钢渣表面的吸附位点,且大量分子有可能进入钢渣孔道内,使其微孔面积和孔隙率减小,阻碍了水中有机物的进一步降解去除;2)改性钢渣表面吸附的少量有机物没有被完全去除,抑制了其和PMS的相互作用;3)PMS作为氧化剂,在与改性钢渣反复接触过程中,可能会使改性钢渣部分被氧化,造成表面性质改变, 不利于PMS在其表面发生电子转移。高温改性钢渣被重复使用4次时,体系中MO和AR的降解率都在50%以上,表明高温改性钢渣具有较好的原位恢复性能。

3 结论

高温改性钢渣活化PMS体系可以有效降解废水中的甲基橙和苯酚。在钢渣质量浓度为9.0 g/L、PMS物质的量浓度为12.0 mmol/L、初始pH值为7.0、反应温度为25 ℃的条件下,反应90 min后30 mg/L MO和15 mg/L AR的降解率分别达到90.5%和100%。MO和AR共存时,5~15 mg/L AR对MO的降解没有抑制作用,AR质量浓度为20~25 mg/L时,因共同竞争体系中的活性物种,抑制了MO的去除效果。高温改性钢渣比表面积大、孔隙率高,活性位点和催化氧化性能均提高,重复利用4次后对MO和AR仍具有50%以上的降解率。淬灭实验结果说明,高温改性钢渣/PMS体系主要通过自由基(

SO 4 -

·和·OH)和非自由基(¹O₂)氧化的途径共同降解MO和AR。由LC-MS分析结果推测得出体系中MO的偶氮结构N=N双键发生断裂,依次被降解为苯二酚、顺丁烯二酸等小分子有机物;AR发生羟基化反应,依次被氧化降解为酚类、醌类、脂肪酸等,MO和AR最终均被矿化成小分子有机物或无机物。

参考文献

原文顺序 | 文献年度倒序 | 文中引用次数倒序

[1]	ROVIRA J, DOMINGO J L. Human health risks due to exposure to inorganic and organic chemicals from textiles:a review[J]. Environmental Research, 2019, 168:62-69. DOI

[2]	FENG Q Y, GAO B Y, YUE Q Y, et al. Flocculation performance of papermaking sludge-based flocculants in different dye wastewater treatment:comparison with commercial lignin and coagulants[J]. Chemosphere, 2021, 262:128416. DOI

[3]

唐海, 张昊楠, 段升飞, 等. $\mathrm{SO}_{3}^{2-}$活化$\mathrm{S}_{2} \mathrm{O}_{8}^{2-}$降解偶氮染料废水的机制研究[J]. 中国环境科学, 2018, 38(3):959-967.

TANG

, ZHANG

H N

, DUAN

S F

, et al. Mechanism research for degradation of azo dying wastewater based on persulfate activated by sulphite[J]. China Environmental Science, 2018, 38(3):959-967.

[4]	杨梅梅, 周少奇, 郑永鑫, 等. 零价铁活化过硫酸钠降解甲基橙[J]. 化工进展, 2012, 31(9):2093-2096. YANG M M, ZHOU S Q, ZHENG Y X, et al. Sodium peroxydisulfate activated by zero-valent iron for degradation of methyl orange[J]. Chemical Industry and Engineering Progress, 2012, 31(9):2093-2096.

[5]	相青青. 碱活化过一硫酸盐及其在处理染料废水中的应用研究[D]. 武汉: 中南民族大学, 2012. XIANG Q Q. Alkali-activated persulfate and its application in the treatment of dye wastewater[D]. Wuhan: South-Central Minzu University, 2012.

[6]	翟俊, 柳沛松, 赵聚姣. 过一硫酸盐碱催化处理染料废水[J]. 中国环境科学, 2020, 40(2):647-652. ZHAI J, LIU P S, ZHAO J J. Treatment of dye wastewater by base catalysis of peroxymonosulfate (PMS)[J]. China Environmental Science, 2020, 40(2):647-652.

[7]	郭一舟. 基于硫酸根自由基高级氧化技术处理染料废水效能及机理研究[D]. 武汉: 华中科技大学, 2016. GUO Y Z. Study on efficiency and mechanism of dye wastewater treatment based on sulfate radical advanced oxidation technology[D]. Wuhan: Huazhong University of Science and Technology, 2016.

[8]	杨晴, 孙昕, 李鹏飞, 等. 超声活化过硫酸盐降解甲基橙的影响因素研究[J]. 环境科学学报, 2020, 40(8):2715-2721. YANG Q, SUN X, LI P F, et al. Influencing factors of methyl orange degradation by ultrasound activated persulfate[J]. Acta Scientiae Circumstantiae, 2020, 40(8):2715-2721.

[9]	WANG J L, WANG S. Activation of persulfate (PS) and peroxymonosulfate (PMS) and application for the degradation of emerging contaminants[J]. Chemical Engineering Journal, 2018, 334:1502-1517. DOI

[10]	聂明华, 吴乐良, 余林兰, 等. 零价铁-过硫酸盐体系同时去除水中酸性橙7和磷[J]. 环境科学学报, 2018, 38(11):4321-4332. NIE M H, WU L L, YU L L, et al. Simultaneous removal of acid orange 7 and phosphate from water using zero-valent iron activated persulfate system[J]. Acta Scientiae Circumstantiae, 2018, 38(11):4321-4332.

[11]	葛勇建, 蔡显威, 林翰, 等. 碱活化过一硫酸盐降解水中环丙沙星[J]. 环境科学, 2017, 38(12):5116-5123. GE Y J, CAI X W, LIN H, et al. Base activation of peroxymonosulfate for the degradation of ciprofloxacin in water[J]. Environmental Science, 2017, 38(12):5116-5123.

[12]	徐西蒙, 宗绍燕, 刘丹. 钢渣碱活化过硫酸盐降解双酚A[J]. 中国环境科学, 2019, 39(7):2889-2895. XU X M, ZONG S Y, LIU D. Bisphenol A degradation by base-activated persulfate using steel slag[J]. China Environmental Science, 2019, 39(7):2889-2895.

[13]	XIANG X D, XI J C, LI J C, et al. Preparation and application of the cement-free steel slag cementitious material[J]. Construction and Building Materials, 2016, 114:874-879. DOI

[14]	MO L W, ZHANG F, DENG M, et al. Accelerated carbonation and performance of concrete made with steel slag as binding materials and aggregates[J]. Cement and Concrete Composites, 2017, 83:138-145. DOI

[15]	黄凯. 钢渣/过硫酸盐体系中活性艳红X3B染料光催化降解研究[D]. 武汉: 华中科技大学, 2013. HUANG K. Photocatalytic degradation of reactive brilliant red X3B dye in steel slag/persulfate system[D]. Wuhan: Huazhong University of Science and Technology, 2013.

[16]	杨丽韫, 陈军, 袁鹏, 等. 钢渣去除废水中重金属离子的研究综述[J]. 钢铁, 2017, 52(8):1-9. YANG L Y, CHEN J, YUAN P, et al. Research review of heavy metal ions removal from waste water by steelmaking slag[J]. Iron & Steel, 2017, 52(8):1-9.

[17]	杨茗媛. 钢渣处理酸性矿山废水的工艺及机理研究[D]. 重庆: 重庆理工大学, 2022. YANG M Y. Study on technology and mechanism of treating acid mine wastewater with steel slag[D]. Chongqing: Chongqing University of Technology, 2022.

[18]	郭婧怡, 马扬帆, 杨绍贵, 等. 切割钢渣活化过硫酸盐降解偶氮类染料酸性红73[J]. 环境科学学报, 2019, 39(8):2550-2558. GUO J Y, MA Y F, YANG S G, et al. Degradation of acid red 73 by persulfate activated by steel slag[J]. Acta Scientiae Circumstantiae, 2019, 39(8):2550-2558.

[19]	PARK T, AMPUNAN V, MAENG S, et al. Application of steel slag coated with sodium hydroxide to enhance precipitation-coagulation for phosphorus removal[J]. Chemosphere, 2017, 167:91-97. DOI PMID

[20]	GOETZ E R, RIEFLER R G. Performance of steel slag leach beds in acid mine drainage treatment[J]. Chemical Engineering Journal, 2014, 240:579-588. DOI

[21]	YI H, XU G, CHENG G. An overview of utilization of steel slag[J]. Procedia Environmental Sciences, 2012, 16:791-801. DOI

[22]	CHENG M, ZENG G M, HUANG D L, et al. Salicylic acid-methanol modified steel converter slag as heterogeneous Fenton-like catalyst for enhanced degradation of alachlor[J]. Chemical Engineering Journal, 2017, 327:686-693. DOI

[23]	WANG J L, WANG S Z. Reactive species in advanced oxidation processes:formation,identification and reaction mechanism[J]. Chemical Engineering Journal, 2020, 401:126158. DOI

[24]	HASHEMZADEH R, MEHRDAD A, MASSOUMI B. Kinetic study of degradation of rhodamine B in the presence of hydrogen peroxide and some metal oxide[J]. Chemical Engineering Journal, 2011, 168(3):1073-1078. DOI

[25]	朱维晃, 王宏伟, 刘文奇. 对苯醌活化过硫酸盐降解罗丹明B的动力学特征及其影响因素[J]. 中国环境科学, 2016, 36(6):1732-1737. ZHU W H, WANG H W, LIU W Q. The characteristics of degradation of rhodamine B by quinone-activated persulfate process[J]. China Environmental Science, 2016, 36(6):1732-1737.

[26]	FANG G D, GAO J, DIONYSIOU D D, et al. Activation of persulfate by quinones:free radical reactions and implication for the degradation of PCBs[J]. Environmental Science & Technology, 2013, 47(9):4605-4611. DOI

[27]	UCHIMIYA M, STONE A T. Reversible redox chemistry of quinones:impact on biogeochemical cycles[J]. Chemosphere, 2009, 77(4):451-458. DOI

[28]	LIN Y T, LIANG C, CHEN J H. Feasibility study of ultraviolet activated persulfate oxidation of phenol[J]. Chemosphere, 2011, 82(8):1168-1172. DOI

[29]	GHANBARI F, MORADI M. Application of peroxymonosulfate and its activation methods for degradation of environmental organic pollutants:review[J]. Chemical Engineering Journal, 2017, 310:41-62. DOI

[30]	ZHAO Y, ZHAO Y S, ZHOU R, et al. Insights into the degradation of 2,4-dichlorophenol in aqueous solution by α-MnO₂ nanowire activated persulfate:catalytic performance and kinetic modeling[J]. RSC Advances, 2016, 6(42):35441-35448. DOI

[31]	张诗苗. 钢渣激活过硫酸盐氧化技术在焦化废水处理中的应用研究[D]. 太原: 太原理工大学, 2022. ZHANG S M. Study on application of steel slag activated persulfate oxidation technology in coking wastewater treatment[D]. Taiyuan: Taiyuan University of Technology, 2022.

[32]	DAI D J, YANG Z Y, YAO Y Y, et al. Highly efficient removal of organic contaminants based on peroxymonosulfate activation by iron phthalocyanine:mechanism and the bicarbonate ion enhancement effect[J]. Catalysis Science & Technology, 2017, 7(4):934-942.

[33]	LI H C, SHAN C, PAN B C.Fe(Ⅲ) -doped g-C₃N₄ mediated peroxymonosulfate activation for selective degradation of phenolic compounds via high-valent iron-oxo species[J]. Environmental Science & Technology, 2018, 52(4):2197-2205. DOI

[34]	DOMINGUEZ C M, RODRIGUEZ V, MONTERO E, et al. Abatement of dichloromethane using persulfate activated by alkali:a kinetic study[J]. Separation and Purification Technology, 2020, 241:116679. DOI

[35]

苏冰琴, 温宇涛, 林昱廷, 等. 改性活性炭纤维活化过硫酸盐深度处理焦化废水及降解吡啶[J]. 中国环境科学, 2023, 43(2):576-591.

B Q

, WEN

Y T

, LIN

Y T

, et al. Advanced treatment of coking wastewater and degradation of pyridine using modified activated carbon fiber activating peroxymonosulfate[J]. China Environmental Science, 2023, 43(2):576-591.

[36]	苏冰琴, 王鹏莺, 林昱廷, 等. 非自由基活化过一硫酸盐氧化降解喹啉的反应机制及毒性评价[J]. 环境科学学报, 2022, 42(9):81-91. SU B Q, WANG P Y, LIN Y T, et al. Degradation mechanism and toxicity evaluation of oxidative removal of quinoline by nonradical-activated peroxymonosulfate[J]. Acta Scientiae Circumstantiae, 2022, 42(9):81-91.

Options

文章导航

模态框（Modal）标题

摘要

本文引用格式

Abstract

1 材料与方法

1.1 材料与试剂

1.2 钢渣预处理与改性

1.3 材料表征

1.4 降解实验

1.5 数据测定

2 结果与讨论

2.1 钢渣表征分析

2.1.1 SEM和EDS表征

图1 改性前后钢渣的SEM图和EDS图

2.1.2 XRD表征

图2 改性前后钢渣的XRD图

2.1.3 BET表征

表1 改性前后钢渣的表面性质

2.1.4 FT-IR表征

图3 改性前后钢渣的FT-IR图

2.2 不同体系对MO和AR的去除效果

图4 不同反应体系降解MO和AR的效果

2.3 高温改性钢渣/PMS体系去除MO和AR的单因素分析

2.3.1 改性钢渣投加量的影响

图5 改性钢渣质量浓度对降解MO和AR的影响

2.3.2 PMS物质的量浓度的影响

图6 PMS物质的量浓度对降解MO和AR的影响

2.3.3 初始pH值的影响

图7 初始pH值对降解MO和AR的影响

图8 改性钢渣/PMS体系在反应过程中pH值的变化

2.3.4 反应温度的影响

图9 反应温度对降解MO和AR的影响

2.4 高温改性钢渣/PMS体系同时去除MO和AR的效果

图10 高温改性钢渣/PMS体系中MO和AR的去除效果

2.5 MO和AR的去除机制

2.5.1 XPS分析

图11 改性钢渣使用前后的XPS图谱

2.5.2 活性物种鉴定

图12 淬灭剂对MO和AR降解的影响

图13 电子顺磁共振波谱对活性物种的鉴定

2.5.3 MO和AR的降解途径分析

图14 MO和AR的降解中间产物质谱图

图15 高温改性钢渣/PMS体系中MO和AR的可能降解路径

2.6 高温改性钢渣的重复利用性能

图16 改性钢渣的稳定性和重复利用性

3 结论

参考文献
