欢迎访问陕西师范大学学报(自然科学版)官方网站！

陕西师范大学学报(自然科学版) >

2023 , Vol. 51 >Issue 4: 10 - 17

DOI: https://doi.org/10.15983/j.cnki.jsnu.2023307

双碳背景下的新能源开发及存储专刊 主持人：刘治科

Au@Ag@SiO2纳米棒等离子体对钙钛矿太阳能电池铅含量的降低策略

  • 傅年庆 , 1, * ,
  • 李培育 1 ,
  • 刘艳春 , 2, 3, *
展开
  • 1 华南理工大学 材料科学与工程学院,广东 广州 510641
  • 2 广州市红日燃具有限公司,广东 广州 510450
  • 3 广东省节能型功能陶瓷及其应用技术企业重点实验室,广东 广州 510450
*傅年庆,男,副研究员,研究方向为钙钛矿太阳能电池。E-mail: ;
刘艳春,男,(教授级)高级工程师,研究方向为催化燃烧及太阳能电池。E-mail:

Copy editor: 李博

收稿日期: 2023-03-20

  网络出版日期: 2023-07-24

基金资助

松山湖材料实验室开放课题基金(2021SLABFN03)

国家自然科学基金(61604058)

收起

Strategies for reducing lead content in perovskite solar cells through plasmonic Au@Ag@SiO2 nanorod applications

  • FU Nianqing , 1, * ,
  • LI Peiyu 1 ,
  • LIU Yanchun , 2, 3, *
Expand
  • 1 School of Materials Science and Engineering, South China University of Technology, Guangzhou 510641, Guangdong, China
  • 2 Guangzhou Redsun Gas Applications Corporation Limited, Guangzhou 510450, Guangdong, China
  • 3 The Key Laboratory of Energy-Efficient Functional Ceramics and Applied Technology of Guangdong Province, Guangzhou 510450, Guangdong, China

Received date: 2023-03-20

  Online published: 2023-07-24

Fold

摘要

Pb基卤化物钙钛矿的环境毒性是阻碍钙钛矿光伏技术产业应用的重要因素。通过降低钙钛矿吸光层厚度来减少Pb的用量(即物理降铅)是降低铅基钙钛矿太阳能电池(perovskite solar cells,PSCs)环境毒性的重要方法,但吸光层厚度的降低将显著削弱电池的光捕获能力。通过调节Au@Ag@SiO2纳米棒等离子体粒子的共振吸收波长与钙钛矿吸收光谱进行匹配,并将其引入TiO2介孔层,利用金属等离子体粒子的局域表面等离子共振(localized surface plasmon resonance,LSPR)产生的陷光效应实现了薄吸光层PSCs对长波长可见光的强化利用。当吸光层厚度从常规720 nm大幅降低到260 nm时,薄吸光层PSCs的光电转换效率仅下降14.1%(效率从19.1%下降到16.4%),但电池的Pb用量减少了63.9%。研究表明,利用金属等离子体粒子的LSPR效应可大幅减少PSCs的铅含量并同时保持较高的光电转换效率。

关键词： 钙钛矿太阳能电池; 物理降铅; 金属等离子体; 局域表面等离子共振; 薄吸光层

本文引用格式

傅年庆 , 李培育 , 刘艳春 . Au@Ag@SiO2纳米棒等离子体对钙钛矿太阳能电池铅含量的降低策略[J]. 陕西师范大学学报(自然科学版), 2023 , 51(4) : 10 -17 . DOI: 10.15983/j.cnki.jsnu.2023307

Abstract

The environmental toxicity of Pb-based organic-inorganic halide perovskite is one of the most critical factors that hinder the commercialization of perovskite solar cells (PSCs). Reducing the amount of Pb usage by decreasing the thickness of the perovskite absorption layer (the so-called physical lead reduction) is an important approach to relieve the toxicity of Pb-based PSCs. However, reducing the thickness of the absorption layer will weaken the light-harvesting capacity of the solar cell and thus remarkably decrease the power conversion efficiency (PCE) of the devices. In this work, plasmonic Au@Ag@SiO2 nanorods with tunable resonance extinction are prepared and introduced into the mesoporous TiO2 electron transport layer of the PSCs with a much thinner active layer. Considerable improvement in light absorption is observed for the Au@Ag@SiO2 incorporated perovskite films, especially in the long-wavelength zone (550~750 nm), due to the light-trapping effect arising from the local surface plasmon resonance (LSPR) of metal nanorods.The results show that PSCs suffer only a 14.1% reduction in PCE (from 19.1% to 16.4%) with a 63.9% reduction in Pb usage, when the thickness of perovskite film decreased from 720 nm to 260 nm. This study demonstrates that utilizing the LSPR effect of metal plasmonic particles can substantially reduce the lead content of PSCs while maintaining high photoelectric conversion efficiency.

Key words： perovskite solar cells; physical lead reduction; plasmonic metal nanorods; local surface plasmon resonance; thin absorption layer

实施可再生能源替代行动,形成清洁低碳安全高效的能源体系,构建以新能源为主体的新型电力系统是全面推进碳达峰碳中和的关键举措[1-2]。太阳辐射能量巨大,人类所需的绝大部分能量都直接或间接地来自太阳能。太阳能的光-电转化是太阳能利用的一种重要形式。具有制备工艺简单、成本低,且光电转换效率(power conversion efficiency,PCE)已突破25.7%的有机-无机卤化物钙钛矿太阳能电池近年来引起了科学界和工业界的广泛关注,被认为是未来光伏市场的有力竞争者[3-4]。
作为光活性层的铅基卤化物钙钛矿材料具有高消光系数、低激子结合能、优异的载流子迁移率、长载流子扩散距离等优点,这赋予PSCs获得高光电转换效率的巨大潜能[5⇓-7]。但是,重金属Pb的生物和环境毒性是钙钛矿光伏技术产业化进程中被重点关注和讨论的焦点问题之一[8-9]。采用Sn、Bi等元素替代Pb是从根源上解决铅基PSCs环境毒性的重要方法。但是,受元素价态稳定性和电池载流子传输动力学性能不足等方面的影响,目前非铅基PSCs的效率远低于铅基钙钛矿太阳能电池[8⇓-10]。为平衡Pb的毒性和电池效率,当前另一种做法是采用Sn等元素部分取代Pb,即化学降铅[11]。封装是减少器件与环境间交互影响的一种有效方法,其不仅可以避免钙钛矿材料与空气中水氧接触引发分解,同时还可以保证器件在遭到外部破坏时实现对Pb的封存、减少Pb的泄露,降低污染环境的风险。封装主要有2种方式:一种是物理封装,即采用刚性玻璃和黏合剂对电池进行整体封合;另一种是化学封装,主要采用可与Pb发生键合的有机分子、树脂等对电池进行膜层覆盖,利用覆盖膜层的自愈合性修复PSCs功能层的破坏划痕或者利用涂层对Pb的强化学吸附减少铅的泄露[11-12]。
除化学降铅和封装外,物理降铅是降低Pb基PSCs环境毒性的另一重要途径,即通过降低钙钛矿薄膜的厚度,减少Pb元素的用量[13]。此外,降低钙钛矿层厚度还可降低电池的材料成本。然而,钙钛矿吸光层厚度的降低会导致电池吸光能力的下降,如何在有限的光活性层厚度范围内实现对入射光的强化吸收是薄吸光层PSCs获得高光电转换效率的关键。研究表明,当光线入射到Au、Ag等金属纳米结构上,且入射光子的频率与金属粒子表面自由电子的振动频率相匹配时,纳米颗粒会吸收光子而发生局域等离子体共振效应(local surface plasmon resonance,LSPR),进而在金属粒子表面及其附近产生独特的光学现象和电磁场增强效应[14⇓⇓-17]。利用金属等离子体粒子LSPR产生的陷光(light-trapping)效应可作为“二次光源”,有效增强粒子附近光活性材料的光吸收效率,进而提高电池光电转换效率[15⇓⇓-18]。然而,当将球形Au@SiO2和Ag@TiO2引入介孔结构PSCs时,Zhang等[19]和Saliba等[20]并没有发现金属等离子体粒子的引入对电池吸光性能产生明显影响。这主要是因为传统球形Au和Ag等离子体粒子的共振消光峰(分别约为530 nm和410 nm)处于钙钛矿最强吸收区间,等离子体粒子陷光效应对PSCs在该区间的入射光捕获效率的影响非常有限。铅基卤化物钙钛矿的消光能力在长波可见光区(550~800 nm)显著降低,当大幅降低吸光层厚度以达到物理降铅目的时,薄吸光层PSCs对长波可见光的利用率更是大幅下降。因此,探索金属等离子体粒子共振消光峰的调控策略及其在增强薄吸光层PSCs光电转换效率,进而实现钙钛矿太阳能电池的高效物理降铅具有重要意义。
为高效提升薄吸光层PSCs的光电转换效率,本文合成了具有核壳结构的Au@Au纳米棒等离子体粒子,重点研究了Au纳米棒的长径比与其共振消光峰交互关系;进而构建Au@Ag@SiO2核壳结构,利用Au、Ag双金属间的耦合作用拓宽等离子体粒子的LSPR响应光谱。将Au@Ag@SiO2纳米棒等离子体粒子引入PSCs的TiO2介孔电子传输层,分析了基于光谱互补匹配原则的Au@Ag@SiO2纳米棒等离子体粒子对薄吸光层PSCs光捕获性能及光电转化效率的影响。

1 材料与方法

1.1 Au@Ag@SiO2纳米棒的制备

1.1.1 Au纳米棒的制备

Au纳米棒(Au NRs)采用种子生长法合成。将0.25 mL的HAuCl4·3H2O(0.01 mol/L)水溶液添加到9.75 mL十六烷基三甲基溴化铵(CTAB,0.1 mol/L)水溶液中,磁力搅拌使其充分溶解。将新配制的0.6 mL NaBH4(0.01 mol/L)快速加入剧烈搅拌的HAuCl4·3H2O/CTAB溶液中,搅拌10 min后在室温下静置2 h得到Au种子溶液。
将2 mL的HAuCl4·3H2O(0.01 mol/L)添加到40 mL的CTAB(0.1 mol/L)水溶液中。然后,加入0.4 mL的AgNO3(0.01 mol/L)水溶液,震荡混合均匀。再依次加入0.8 mL HCl(1.0 mol/L)、0.32 mL抗坏血酸(0.1 mol/L),配制成生长液。然后,将不同体积的金种溶液加入生长溶液中,在室温下静置20 h合成不同长径比的Au NRs分散液。

1.1.2 Au@Ag纳米棒的制备

取6 mL的Au NRs分散液离心去除多余的CTAB,随后将所得沉淀重新分散到相同体积的十六烷基三甲基氯化铵(CTAC,0.08 mol/L)水溶液中。然后将0.48 mL的AgNO3(0.01 mol/L)添加到6 mL的Au NRs分散液中,再添加0.24 mL抗坏血酸溶液(0.1 mol/L)。所得混合溶液在65 ℃的恒温烘箱中放置4.5 h得到Au@Ag NRs。

1.1.3 Au@Ag@SiO2纳米棒的制备

SiO2包覆层利用修改的Stöber方法沉积。将15 mL的Au@Ag NRs经9 500 r/min离心25 min,以去除多余的CTAC,并重新分散于7.5 mL去离子水中。在搅拌条件下加入75 μL NaOH溶液(0.1 mol/L)。然后,在温和搅拌下,以30 min为间隔分3次加入各20 μL的四乙氧基硅烷溶液(TEOS,20%甲醇溶液),并在室温下反应3 d,得到Au@Ag@SiO2纳米棒。

1.2 钙钛矿太阳能电池的制备

本研究制备的钙钛矿太阳能电池结构为FTO/c-TiO2/m-TiO2-Au@Ag@SiO2/钙钛矿/Spiro-OMeTAD/Au。其中TiO2致密层(c-TiO2)和介孔层(m-TiO2)的制备参照文献[21]所述方法。将适量Au@Ag@SiO2纳米棒离心去除CTAC后均匀分散到TiO2纳米颗粒浆料中,经旋涂可得到含金属等离子体粒子的介孔TiO2电子传输层。采用一步法制备成分为FA0.85MA0.15PbI2.5Br0.5的钙钛矿层,具体流程如文献[22]所述,通过调整钙钛矿前驱体的浓度可得到不同厚度的钙钛矿吸光层。

1.3 等离体纳米粒子及钙钛矿薄膜的表征

金属等离子体粒子的结构采用透射电子显微镜(JEM 1400 Plus)进行观测。利用紫外-可见分光光度计(Lambda950)测试金属等离子体粒子及钙钛矿薄膜的吸收光谱。TiO2-Au@Ag@SiO2薄膜结构及钙钛矿层厚度采用扫描电子显微镜(Zeiss Merlin Compact)进行观测。

1.4 钙钛矿太阳能电池性能表征

太阳能电池的光电性能在太阳能模拟器(Enlitech SS-F7-3A, 300 W)提供的AM 1.5G标准太阳光(100 mW/cm2)下进行测试,光谱强度由标准硅电池校正,采用Keithley 2400电化学源表记录电池的光电响应曲线(J-V曲线),电压扫描范围为-0.1~1.2 V。采用量子效率测试系统(Enlitech QE-R)测试电池的外量子效率(external quantum efficiency, EQE)。

2 结果与讨论

2.1 金属等离子体粒子的结构与光学性能调控

在AgNO3生长控制剂和CTAB模板剂的协同作用下,Au种在生长液中进行各向异性生长得到Au NRs。通过调节Au种的加入量可对Au NRs的长径比进行有效调控。不同Au种加入量条件下制备的Au NRs的透射电子显微镜(TEM)照片如图1a~d所示,粒子结构参数列于表1中。结果表明,随着Au种量从30 μL增加到240 μL,Au NRs在纵向和横向上的尺寸同步减小,粒子的长径比从3.7逐渐增大到4.7。当Au种量过大时,竞争性生长导致不规则形状的Au纳米粒子的生成(见图1d)。
表1 不同Au种溶液加入量制备的Au NRs的尺寸、长径比和纵向消光峰位置

Tab.1 The structural dimensions, aspect ratio (AR) and longitudinal extinction of various Au NRs

Au种量/μL 纵向长度/nm 横向宽度/nm 长径比 纵向消光峰/nm
30 78.4±5.1 21.4±2.2 3.7±0.7 800
60 64.3±4.3 15.9±1.2 4.1±0.6 838
120 65.1±4.9 14.6±1.7 4.5±0.9 857
240 65.1±4.4 13.9±1.4 4.7±0.9 878

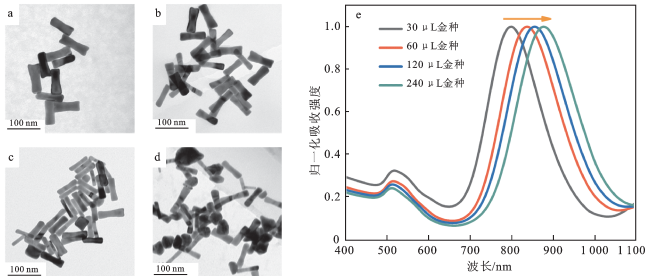

图1 Au种量分别为30(a), 60(b), 120(c)和240 μL(d)条件下制备的Au NRs的TEM图像和紫外-可见吸收光谱(e)

注:网络版为彩图。

Fig.1 TEM images of Au NRs obtained with 30(a), 60(b), 120(c)和240 μL(d) Au seed added in growth-solution and the UV-Vis spectra of Au NRs(e)

与各向同性的球形Au纳米粒子相比,Au NRs在轴向和垂直于轴向上的结构各向异性赋予其独特的LSPR性能[19-20,23]。不同长径比Au NRs的紫外-可见消光光谱如图1e所示,受金属粒子在轴向和垂直于轴向上自由电子密度不同的影响,Au NRs的共振吸收分裂为两个吸收峰,其中在510 nm的消光峰与垂直于轴向方向的共振相关,该吸收峰位置不受Au纳米棒长径比的影响。而在近红外区间的强吸收峰则由轴向的电子-光子共振引起,且吸收峰位置随着Au纳米棒长径比的增大而逐渐红移。
为进一步调控Au NRs等离子体粒子的光学性能,在长径比为4.1的Au NRs上均匀沉积Ag壳层,制备具有核-壳结构的Au@Ag纳米棒,该粒子的长径比降低到2.4,如图2a所示。紫外-可见吸收光谱表明(图2c),Au和Ag两种具有强等离子体效应的金属间的耦合作用进一步拓宽了Au@Ag纳米棒的共振响应光谱。在350~550 nm范围内出现3个共振消光峰,而长波响应的强吸收峰则由Au NRs的838 nm近红外光区间蓝移到657 nm长波可见光区间。如图2c所示,Au@Ag NRs在550~800 nm范围内的轴向共振消光区间很好地覆盖了FA0.85MA0.15PbI2.5Br0.5钙钛矿的弱吸收区间,而在350~550 nm区间内的宽谱共振响应带则与钙钛矿强吸收区间重合。在这种光谱互补匹配条件下,利用Au@Ag纳米棒的LSPR产生的陷光效应作为“二次光源”可以大幅提升薄钙钛矿吸光层对长波可见光的吸收率,同时减少短波可见光的透射损耗。

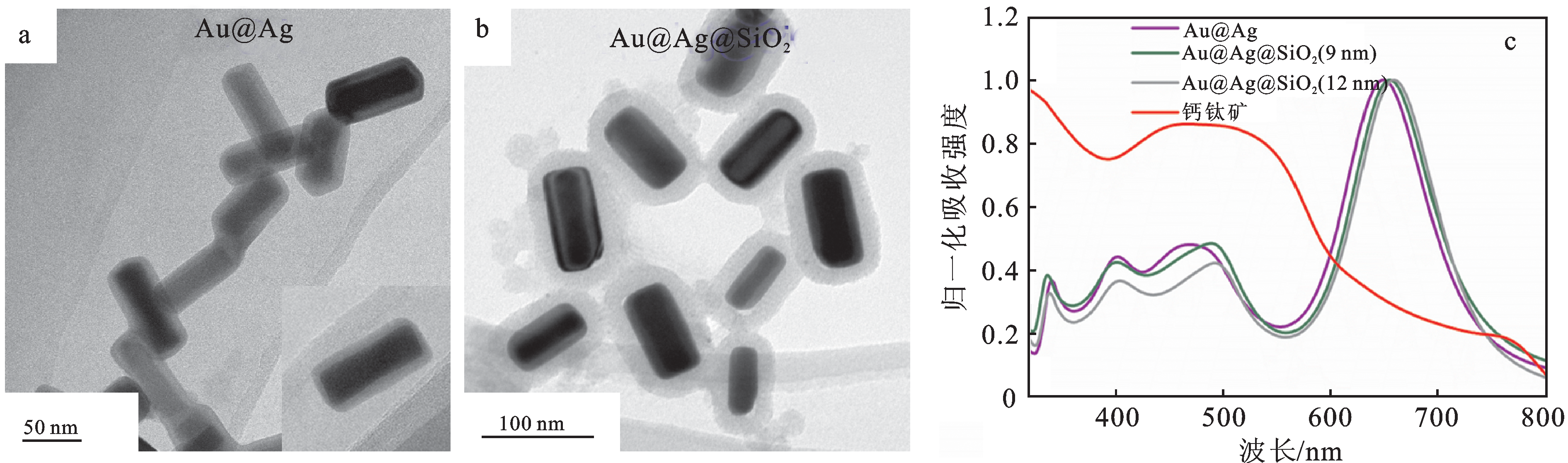

图2 Au@Ag(a)与 Au@Ag@SiO2(b)纳米棒的TEM图片及紫外-可见吸收光谱(c)

注:网络版为彩图。

Fig.2 TEM images of Au@Ag (a) and Au@Ag@SiO2 (b) nanorods; normalized UV-Vis absorption of perovskite film, Au@Ag and Au@Ag@SiO2 nanorods (c)

在太阳能电池的应用中,裸露的金属表面与光活性层的直接接触将引发光生载流子的非辐射复合[24]。为避免Au@Ag等离子体粒子作为复合中心,采用Stöber法在Au@Ag表面沉积了SiO2介电层得到Au@Ag@SiO2纳米棒(图2b)。由于SiO2比Ag具有更大的折射率和介电常数,SiO2层沉积改变了等离子体粒子周围介质环境,使得等离子体粒子的纵向消光峰小幅红移,红移幅度在一定范围内随者SiO2层厚度的增加而加大(见图2c),该结果与文献[24-25]报道的结果一致。

2.2 吸光层厚度对PSCs光电性能的影响

为研究金属等离子体粒子的引入对薄吸光层PSCs光电转换效率的影响,首先分析了不同吸光层厚度对钙钛矿薄膜吸光性能及太阳能电池光电转换效率的影响。截面SEM分析表明,当钙钛矿前驱体溶液浓度从1.4 mol/L降至0.6 mol/L时,钙钛矿薄膜厚度从720 nm降低至219 nm。从图3a的紫外-可见吸收曲线可清晰看出,随着吸光层厚度的降低,钙钛矿薄膜对400~800 nm范围内入射光的吸收能力几乎整体下降。相比于短波可见光区,降低光活性层厚度对长波可见光(550~800 nm)吸收的影响更为显著。图3b所示的电池光电性能测试结果表明,采用常规厚度(约720 nm)吸光层制备的PSCs可获得19.1%的光电转换效率,其短路光电流密度(Jsc)、开路电压(Voc)、填充因子(FF)分别为22.53 mA/cm2、1.06 V、79.8%。当钙钛矿层厚度从720 nm降低到219 nm时,电池光电转换效率显著下降到14.4%,短路光电流密度(Jsc, 由22.53 mA/cm2下降到 20.05 mA/cm2)和填充因子(FF,由79.8%下降到 71.1%)的大幅下降是导致电池效率降低的直接原因。Jsc的下降是由电池对入射光的利用率降低所致,而FF的降低可能是电池内产生的光生载流子数量减少、光照条件下薄膜串联电阻相对增大所致。

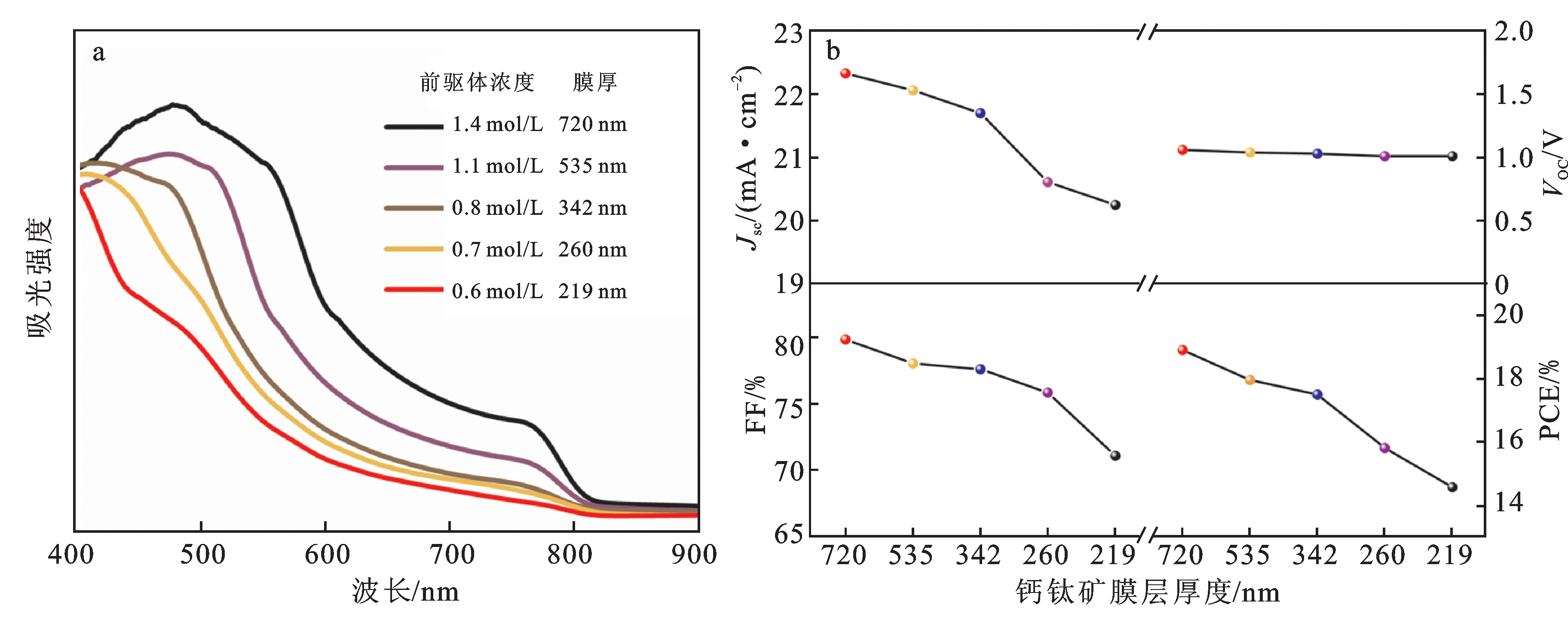

图3 不同厚度的钙钛矿薄膜的紫外-可见吸收光谱(a)和钙钛矿太阳能电池的光电性能参数与吸光层厚度的关系图(b)

注:网络版为彩图。

Fig.3 The UV-Vis absorption spectra of the perovskite films with various thickness(a) and the photovoltaics of the PSCs based on perovskite layer with different thickness(b)

2.3 Au@Ag@SiO2增强薄吸光层PSCs

考虑到SiO2介电包覆层能有效避免钙钛矿与金属粒子表面直接接触引发的光生载流子复合损耗,但SiO2层过厚则会加大钙钛矿与Au@Ag表面距离,弱化LSPR近场作用效果。首先将SiO2层的厚度优化为12 nm。为探索Au@Ag@SiO2等离子体粒子的LSPR效应对薄吸光层PSCs的影响,选择厚度为260 nm的吸光层制备的PSCs为对比器件。该太阳能电池的Jsc、Voc、FF和光电转换效率分别为20.52 mA/cm2、1.0 V、74.3%、15.2%。与常规厚度吸光层制备的PSCs相比,薄吸光层PSCs虽然含铅量降低了63.9%,但电池的光电转换效率仅为常规PSCs的79.6%。为制备等离体LSPR增强薄吸光层PSCs,将Au@Ag@SiO2等离子体粒子引入TiO2纳米颗粒胶体(图4a)并制备介孔电子传输层。从图4b的吸收曲线可以看出,Au@Ag@SiO2的引入可有效提高TiO2-Au@Ag@SiO2/钙钛矿薄膜的吸光强度。当Au@Ag@SiO2加入量达到0.7%时(与TiO2固体的质量百分比),薄膜可获得较优的吸光性能。继续增加等离子体粒子的质量分数至1.1% 时,钙钛矿薄膜的吸光度开始轻微下降,这是因为Au@Ag@SiO2粒子尺寸较大,引入量过多会破坏TiO2薄膜的均匀性和孔隙结构,使得钙钛矿薄膜质量降低所致。

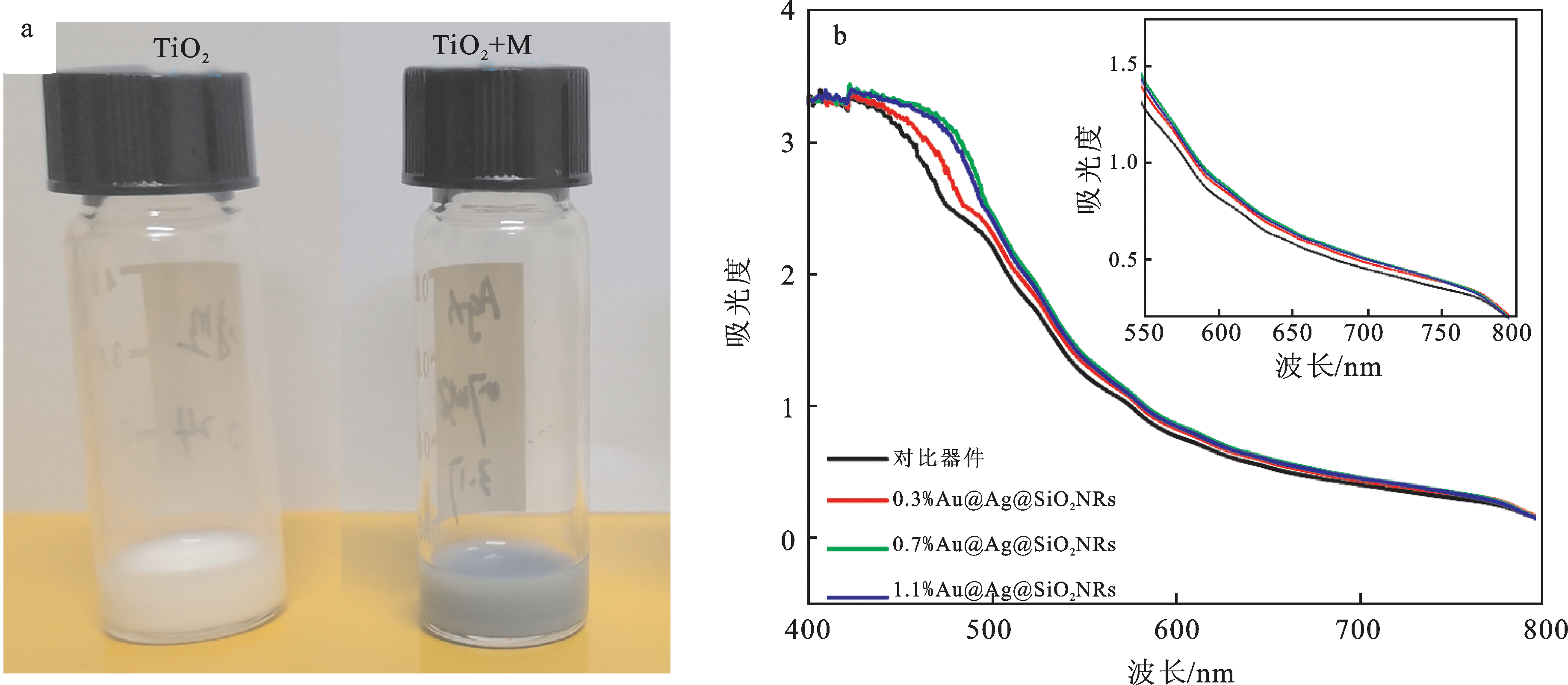

图4 Au@Ag@SiO2(0.7%)引入前后TiO2浆料照片(a)和在不同Au@Ag@SiO2 含量的TiO2介孔层上制备的钙钛矿薄膜的紫外-可见吸收曲线(b)

注:网络版为彩图。

Fig.4 The digital photos of TiO2 colloids with and without Au@Ag@SiO2(0.7%)(a) and the UV-Vis absorbance of the m-TiO2/perovskite film with various Au@Ag@SiO2(b)

图5a为在不同Au@Ag@SiO2含量的介孔TiO2电子传输层上制备的PSCs的J-V曲线,电池光电性能参数列于表2中。从光电性能参数可以看出,Au@Ag@SiO2的引入可有效提高PSCs的短路光电流密度。当等离子体粒子的质量分数为0.7%时,电池的Voc与FF少量提升,而Jsc则从20.52 mA/cm2显著提升到21.66 mA/cm2,电池效率也从15.2%增加到16.4%。与常规吸光层厚度的PSCs相比,等离子体粒子增强的薄吸光层PSCs的效率保持率为85.9%(效率从19.1%降低至16.4%),而实现了63.9%的物理降铅。继续增加Au@Ag@SiO2含量,电池的Jsc开始下降,且FF也显著变差。Jsc的降低可归因于如图4b所示的钙钛矿层吸光性能的下降。而FF的降低一方面是由于过量的大粒径Au@Ag@SiO2的引入破坏了介孔TiO2电子传输层的均匀性,同时含SiO2绝缘层包覆的等离子体粒子的引入也在一定程度上增加了电子传输电阻。

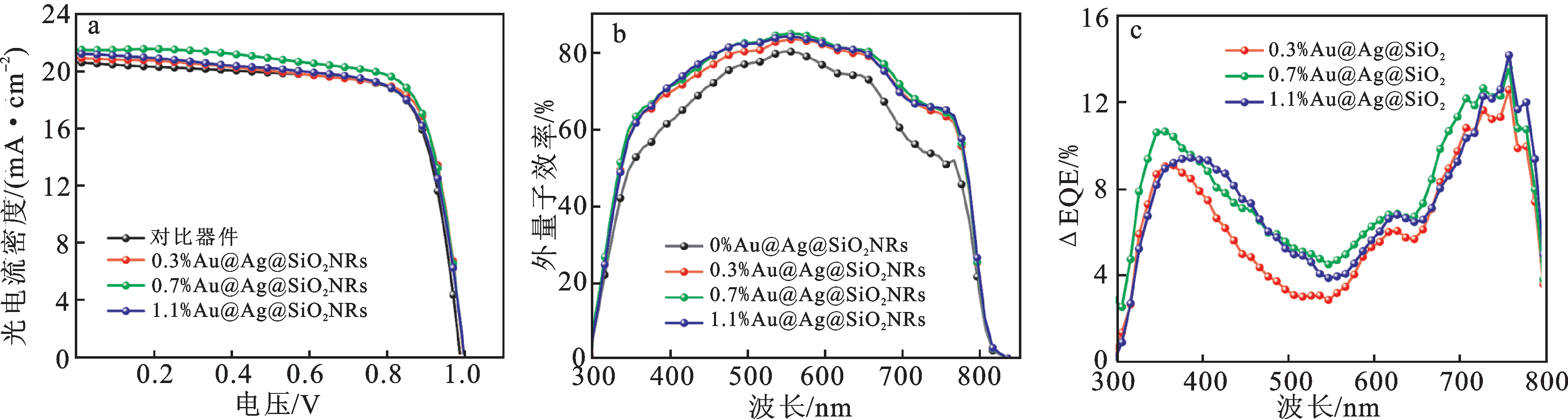

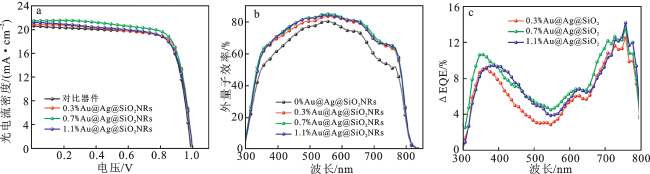

图5 在不同Au@Ag@SiO2含量的TiO2介孔电子传输层上制备的PSCs的J-V(a)、EQE(b)和EQE增量(c)曲线

注:网络版为彩图。

Fig.5 The J-V(a), EQE(b) and ΔEQE(c) curves of the PSCs with different amount of Au@Ag@SiO2 incorporated into the mesoporous TiO2 layer

表2 介孔层引入不同含量Au@Ag@SiO2 NRs制备的PSCs的光电性能参数

Tab.2 Photovoltaic parameters of devices with different contents of Au@Ag@SiO2 NRs introduced into the mesoporous TiO2 layer

吸光层厚度/nm w A u @ A g @ S i O 2/% Jsc/(mA·cm-2) Voc/V FF/% PCE/%
720 0 22.53 1.06 79.8 19.1
260 0 20.52 1.00 74.3 15.2
260 0.3 20.91 1.01 74.9 15.8
260 0.7 21.66 1.01 74.8 16.4
260 1.1 21.22 1.01 72.5 15.5
为进一步研究Au@Ag@SiO2的引入提高电池Jsc的原因,研究测试了薄吸光层PSCs的外量子效率(external quantum efficiency,EQE)并分析了EQE增量(ΔEQE)与入射光波长的关系,结果如图5b和5c所示。结果清晰表明,Au@Ag@SiO2的引入使得电池EQE在350~800 nm波长范围内均有一定程度的提升,而在350~450 nm短波可见光区和650~780 nm的长波可见光区的提升幅度更为显著,这与Au@Ag@SiO2的共振消光光谱(图2c)的趋势相一致。一方面,等离子体粒子LSPR产生的陷光效应作为“二次光源”可提高钙钛矿对入射光(特别是长波可见光)的捕获率;另一方面,Au@Ag@SiO2粒子尺寸较大,也可通过光散射效应增加短波可见光的光程,进而提高光利用率和电池的Jsc。

3 结论

本研究采用种子生长法制备了Au纳米棒等离子体粒子,通过调节纳米棒的长径比可实现对LSPR响应波长的连续调控。进而在Au纳米棒上均匀沉积Ag壳层构建Au@Ag核壳结构纳米棒粒子,利用Au和Ag的双金属强耦合作用进一步拓宽了等离子体粒子的共振响应光谱范围。基于光谱互补匹配原则,利用Au@Ag@SiO2等离子体粒子LSPR产生的陷光效应作为“二次光源”可实现薄吸光层钙钛矿太阳能电池对入射光,特别是长波可见光的强化吸收与利用。本研究表明,利用金属等离子体粒子的LSPR效应是提升薄吸光层PSCs光电转换效率、实现PSCs高效物理降铅、减轻其环境毒性的有效途径。开发新的技术合成更细小的各向异性金属等离子体粒子和半导体型包覆层将有利于更大幅度地提升薄吸光层PSCs的光电转换效率。本研究结果可为其他太阳能电池及光电领域等的研究提供理论指导和技术支持。

参考文献

原文顺序 | 文献年度倒序 | 文中引用次数倒序
[1]
李晖, 刘栋, 姚丹阳. 面向碳达峰碳中和目标的我国电力系统发展研判[J]. 中国电机工程学报, 2021, 41(18):6245-6258.

LI H, LIU D, YAO D Y. Research on the development of China’s power system facing the goal of carbon neutralization in peak carbon dioxide emissions[J]. Proceedings of the CSEE, 2021, 41(18):6245-6258.

[2]
陈丽华. “双碳”目标下太阳能发电发展规划研究[J]. 机电信息, 2021(29):64-66.

[3]
National Renewable Energy Laboratory. Best research-cell efficiency chart[EB/OL].[2023-03-15]. https://www.nrel.gov/pv/cell-efficiency.html.

[4]
LIU W G, RAZA H, HU X D, et al. Key bottlenecks and distinct contradictions in fast commercialization of perovskite solar cells[J]. Materials Futures, 2023, 2(1):012103.

DOI

[5]
WUTTIG M, SCHÖN C F, SCHUMACHER M, et al. Halide perovskites:advanced photovoltaic materials empowered by a unique bonding mechanism[J]. Advanced Functional Materials, 2022, 32(2):2110166.

DOI

[6]
STRANKS S D, EPERON G E, GRANCINI G, et al. Electron-hole diffusion lengths exceeding 1 micrometer in an organometal trihalide perovskite absorber[J]. Science, 2013, 342(6156):341-344.

DOI PMID

[7]
LICHTENEGGER M F, DREWNIOK J, BORNSCHLEGL A, et al. Electron-hole binding governs carrier transport in halide perovskite nanocrystal thin films[J]. ACS Nano, 2022, 16(4):6317-6324.

DOI

[8]
WANG X, DONG B H, FENG M J, et al. Sustainable management of lead in perovskite solar cells[J]. Journal of Materials Chemistry A, 2022, 10(30):15861-15864.

DOI

[9]
KE W J, KANATZIDIS M G. Prospects for low-toxicity lead-free perovskite solar cells[J]. Nature Communications, 2019, 10:965.

DOI PMID

[10]
DING G Y, ZHENG Y F, XIAO X, et al. Sustainable development of perovskite solar cells:keeping a balance between toxicity and efficiency[J]. Journal of Materials Chemistry A, 2022, 10(15):8159-8171.

DOI

[11]
LI D Y, ZHANG D Y, LIM K S, et al. A review on scaling up perovskite solar cells[J]. Advanced Functional Materials, 2021, 31(12):2008621.

DOI

[12]
MA S, YUAN G Z, ZHANG Y, et al. Development of encapsulation strategies towards the commercialization of perovskite solar cells[J]. Energy & Environmental Science, 2022, 15(1):13-55.

[13]
ZHENG Y, SU R, XU Z, et al. Perovskite solar cell towards lower toxicity:a theoretical study of physical lead reduction strategy[J]. Science Bulletin, 2019, 64(17):1255-1261.

DOI

[14]
郭晓君, 陈环, 郭蕾, 等. 等离激元纳米光腔增强光与物质的相互作用[J]. 陕西师范大学学报(自然科学版), 2022, 50(1):21-31.

GUO X J, CHEN H, GUO L, et al. Plasmonic cavity enhance light-matter interactions[J]. Journal of Shaanxi Normal University (Natural Science Edition), 2022, 50(1):21-31.

[15]
芦一瑞, 严蕾, 张成云, 等. 局域表面等离激元诱导的光催化机制[J]. 陕西师范大学学报(自然科学版), 2022, 50(1):32-42.

LU Y R, YAN L, ZHANG C Y, et al. Mechanism of localized surface plasmon-driven photocatalysis[J]. Journal of Shaanxi Normal University (Natural Science Edition), 2022, 50(1):32-42.

[16]
LI P, JIANG X, HUANG S, et al. Plasmonic perovskite solar cells:an overview from metal particle structure to device design[J]. Surfaces and Interfaces, 2021, 25:101287.

DOI

[17]
SIAVASH MOAKHAR R, GHOLIPOUR S, MASUDY-PANAH S, et al. Recent advances in plasmonic perovskite solar cells[J]. Advanced Science, 2020, 7(13):1902448.

DOI

[18]
BAO Z Y, FU N Q, QIN Y Q, et al. Broadband plasmonic enhancement of high-efficiency dye-sensitized solar cells by incorporating Au@Ag@SiO2 core shell nanocuboids[J]. ACS Applied Materials & Interfaces, 2020, 12(1):538-545.

[19]
ZHANG W, SALIBA M, STRANKS S D, et al. Enhancement of perovskite-based solar cells employing core-shell metal nanoparticles[J]. Nano Letters, 2013, 13(9):4505-4510.

DOI PMID

[20]
SALIBA M, ZHANG W, BURLAKOV V M, et al. Plasmonic-induced photon recycling in metal halide perovskite solar cells[J]. Advanced Functional Materials, 2015, 25(31):5038-5046.

DOI

[21]
FU N Q, HUANG C, LIU Y, et al. Organic-free anatase TiO2 paste for efficient plastic dye-sensitized solar cells and low temperature processed perovskite solar cells[J]. ACS Applied Materials & Interfaces, 2015, 7(34):19431-19438.

[22]
FU N Q, HUANG C, LIN P, et al. Black phosphorus quantum dots as dual-functional electron-selective materials for efficient plastic perovskite solar cells[J]. Journal of Materials Chemistry A, 2018, 6(19):8886-8894.

DOI

[23]
FU N Q, BAO Z Y, ZHANG Y L, et al. Panchromatic thin perovskite solar cells with broadband plasmonic absorption enhancement and efficient light scattering management by Au@Ag core-shell nanocuboids[J]. Nano Energy, 2017, 41:654-664.

DOI

[24]
YIP C T, LIU X, HOU Y, et al. Strong competition between electromagnetic enhancement and surface-energy-transfer induced quenching in plasmonic dye-sensitized solar cells:a generic yet controllable effect[J]. Nano Energy, 2016, 26:297-304.

DOI

[25]
HE J J, ZHENG W, LIGMAJER F, et al. Plasmonic enhancement and polarization dependence of nonlinear upconversion emissions from single gold nanorod@SiO2@CaF2:Yb3+,Er3+ hybrid core-shell-satellite nanostructures[J]. Light:Science & Applications, 2016, 6(5):e16217.

Options
文章导航

/

〈 〉

版权所有 © 《陕西师范大学学报(自然科学版)》编辑部
地址：中国西安陕西师范大学长安校区文汇楼C段3层　
邮编：710119
电话：029-81530883，81530879，81530885　
E-mail：lkxuebao@snnu.edu.cn
技术支持：北京玛格泰克科技发展有限公司
